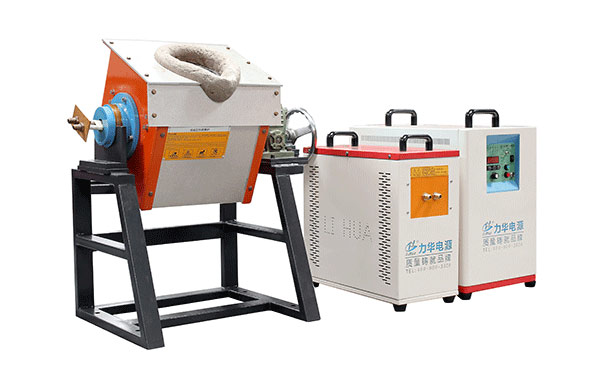

中小型中频炉-装置结构

　　等离子中小型中频炉由感应炉体和等离子弧发生装置两部分组成。

　　等离子中小型中频炉的炉体结构。小容量炉子只有感应加热线圈，大容量炉子包括感应加热用和搅拌用两种线圈。

　　中小型中频炉坩埚底部安装有水冷阳极。炉盖采用双层钢板结构，通水冷却，内衬耐火材料。炉盖中央有一孔，供等离子枪体伸^炉内。枪体与炉盖之间要密封，并通水冷却，炉盖上有加料斗和观察窗。炉壳的结构分全封闭式和半封闭式两种。半封闭式炉壳仅使坩埚以上部位封闭。这种炉壳结构简单，但坩埚渣线以上部分容易产生裂纹，影响密封性，小容量试验用炉多采用这种结构。

    全封闭中小型中频炉炉壳是将坩埚、感应线圈全部封闭在炉壳内，全封闭炉壳具有密封性好，容易控制炉内压强等优点，但这种炉壳结构较复杂。全封闭炉壳可保持100-200Pa的正压。等离子弧发牛装置是等离子感应炉的关键部件，它包括等离子枪、丁作电源、船动电源、工作气体、炉体阳极、阴极、辅助电极和水冷系统等。

　　等离子枪根据其工作原理可分为直流和交流两种类型。等离子中小型中频炉常用直流等离子枪，直流等离子枪义分为直流转移弧式和直流非转移弧式两种。非转移弧等离子枪的工作原理是工作主体在阴极和阳极间直接形成等离子弧转移弧等离子棺的工作原理是工作气体首先在阴极和辅助阳极之间引燃形成等离子弧，然后将此等离子弧转移*阴极和阳极之间。
