中频熔炼炉-耐火度≥1750℃

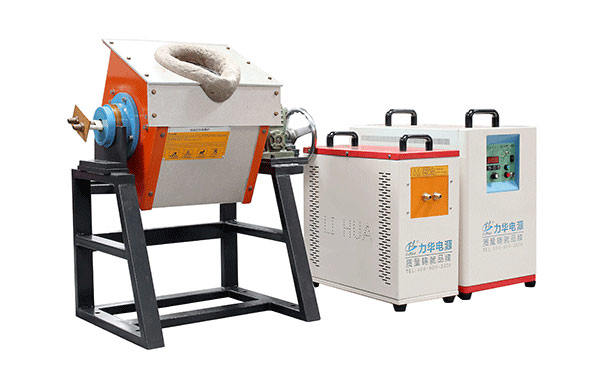

　　1吨节能中频熔炼炉炉体包括炉架、感应炉体、汇流铜排、绝缘立柱、主回路铜排等。炉体按双工位设计制造，即两台炉体同时摆放于柜体上，水电的连接均采用快换形式，炉体的更换更加快捷方便。

　　1吨节能中频熔炼炉 炉体是依据用户所提的工艺参数而采用专门的计算机软件优化设计，能够保证在同样容量下具有可靠电磁耦合效率。整个感应器采用预制件装配式结构，便于维修及易损件更换。炉衬采用国内开创，具有*水平的打结式炉衬，其耐火度≥1750℃。线圈由优质大截面矩形铜管绕制而成，管内通冷却水，铜管的表面绝缘处理采用静电喷涂环氧，可以达到H级绝缘，为保护其绝缘强度，后在线圈表面涂防潮绝缘瓷漆。而后固定一整体。感应线圈由焊接在其外圆周的数列螺栓和绝缘撑条固定。线圈固定后，其匝间距误差不大于0.5mm。整个感应器制作完成后成一长方体，使其抗震性、整体性更好。

　　1吨节能中频熔炼炉炉体两端有水冷炉口铜板保护。1吨节能中频熔炼炉炉体进出水管口采用不锈钢快换接头，可方便炉体的更换维修。

　　水的连接为快速接头，为了电的连接可靠和更换快速性，采用1个大不锈钢螺栓连接方式。更换时只需松开此螺栓和打开水接头锁紧装置即可。

　　水快换接头：为了更换炉体的方便，在管路接头设计中采用了快换接头，快换接头它的材料选用牌号为316的不锈钢。主要由螺纹接口件，软管接口件，紧扣板手，密封垫圈等构成。这种快换接头的较大特点是：螺纹接口件，软管接口件均可互配，紧扣板手操作方便，密封性能好。

　　中频熔炼炉线圈胶泥选用美国联矿熔炼炉线圈专用耐火胶泥，具有强度好，耐高温，绝缘性好等特点。除有效保证线圈匝间绝缘外，对炉体的保温也起到很大作用，尤其是对大工件的加热炉更显其重要性。
