小型感应熔炼炉-可控硅中频装置的控制线路

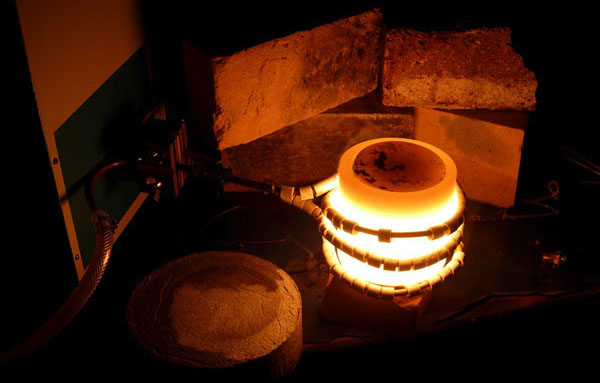

　　小型感应熔炼炉并联、串联、串并联和倍频等四种较常用的逆变线路，按照能量转换的观点，它们都是先把三相工频电能转换为直泷电能，再把直流电能转换为单相中频电能，前一种转换称为整流，后一种转换称为逆变。而它们之间的差别也*出现了过两种转换过程。对于整流，串联道变可采用简单的三相不控整流线路，而其余三种过变则需采用可控整流。为了在逆变颠覆时能将线路中贮存的能量返送回电网，*好采用垒控桥式整流。

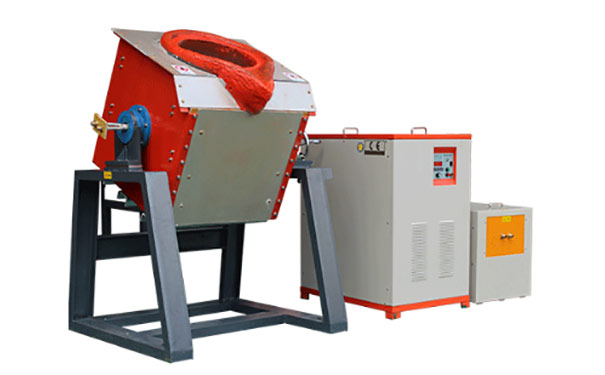

    对于小型感应熔炼炉逆变，它们之间的差别*更多一些四种线路都采用单相桥的结构，桥内每臂都由可控硅元件和限制鲁的电感（倍频逆变则无需此电感）串联组成，电源和负载分别接到桥的两对角线上。

　　小型感应熔炼炉串联和倍频线路中，负载无功电流都流经逆变桥，为使电流莲续，在每个桥臂可控硅上必须反并联=极管。可控硅元件只承受相当于二极管正向导通压降的反压；并联和串并联线路中，负载无功电流只存在于负载调谐回路中，故无需反并接二极管，可控硅元件在关断过程中需承受较高反压。
