钢棒锻造加热炉可控硅中频装置的基本结构

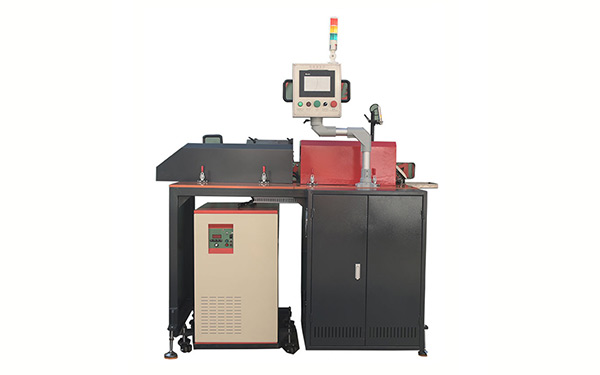

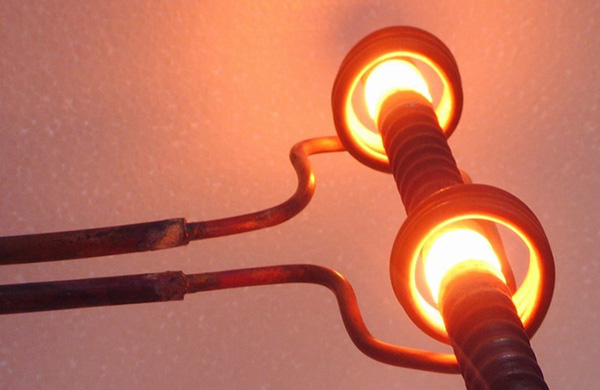

　　钢棒锻造加热炉可控硅中频装置系由可控或不可控整流器、滤波器、逆变器礁一些控制和保护电路组成。工作时，三相工频电流经整流器整成脉动直流，经滤波器变成平滑直擅送到逆变器，逆变器是采用可控硅作为电子开关的，它将直流电转变成频率较高的电流供给负载。在感应炉中，中额电流是通过感应线圈把能量输送给负载的，而感应线圈往往*是逆变器中的一个部件。感应线圈和炉料一起显示的功率因数很低，为了提高功率因数，需要由调谐电容器向感应加热负载提供无功能量。实际中，电容器与感应线圈串联或并联、串并联联合使用，当电容器与感应线圈在逆变器中组成串联谐振时，称为串联逆变器。串联逆变器圈的电压是感应线圈电压的函数，逆变器的电流与线圈电流相同。

　　当钢棒锻造加热炉电容器和感应线圈在遒变器中组成并联谐振时，称为并联逆变器。并联逆变器的电压与线圈电压相同，而逆变器的电流则较线圈电流小得多，前者是后者的函数。并联逆变器的性能更接近于中额发电机组，在感应炉中应用较广。

　　综台了钢棒锻造加热炉串联和并联逆变器的特点的串并联逆变器。此外，述宥能提高工作频率的倍频逆变器等。这些都是无源逆变器，因为它们都不是把变成的交流电能送回电源的。

　　实际上，钢棒锻造加热炉无源逆变器的线路结构繁多，分类方法也很多。例如：按逆变器输出的相数，可分为单相，三相和多相；按线路结构，可分为对称和不对称；或桥式和非桥式等。

　　用于钢棒锻造加热炉感应加热的逆变器的线路结构主要有单相桥式并联、串联、串并联和倍频逆变线路。这些线路各具特点，不可能明确划分它们的应用范围，更不能简单地比较它的优缺点。
