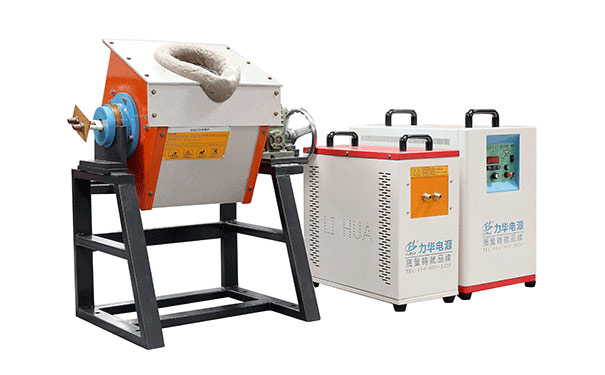

东莞中频熔炼炉-自激工作的逆变器控制系统

　　东莞中频熔炼炉自激逆变控制器方框图，适用于前进各种逆变器。该系统工作时，先给出复位信号，使双稳单元翻转为绘阴影线侧是高电位，于是他激信号发生器发出脉冲信号经或门加到与门，如果逆变器处于正常工作状态，截止信号输入端处于高电位，脉冲信号能顺利通过与门加到脉冲分配器，再经整形和功放后去触发逆变桥可控硅，系统在他激状态下起动。此后，负载电压“。逐渐上升，达到一定数值后，转换信号发生器发出信号使双稳翻转，迫使他激信号发生器停止工作，转而由自激信号发生器送出脉冲经或门加到与门，系统转入自激工作状态运行。运行中，若发生过流或过压等故障，则保护系统经由截止信号输入端输入低电位，将与门关闭，便能截断逆变可控硅的触发脉冲。

　　东莞中频熔炼炉指出，方框图中自激信号发生器的输人信号取自负载电压。实际上，不同的逆变线路可以取不同的信号，即使是同一道变线路，也可以取不同的信号，使逆变器工作千不同的状态。例如，对倍频式逆变器，可以用电流互感器测取与可控硅反并联的二极管的电流信号，在二极管上电流过零瞬间或稍微延迟一段时间触发桥臂中另一对可控硅。此时，逆变器将按串联振荡频率，工作，当然，负载回路也被迫在，频率下工作。

   前已述厦，负载回路的谐振频率为H，因此，负截将呈感性或容性，负载同路不等于l，如果，与H相差太大，效率会很低。此外，也可以由负载的并联谐振网路两端测取电压信号，在电压过霉瞬间触发可控硅换流。这样，负载回路的功率因数*始终等于1，效率也高。这时，串联振荡回路被迫在H下工作，将处于容性或感性工作状态。

　　东莞中频熔炼炉认为，有的逆变器在辅助的起动电路配合下，也可以直接自激起动，自激工作。这时，方框图中的转换信号发生器和双稳即可取消，但往往还保留他激信号发生器，用它来检查逆变部分的工作情况好坏，转换工作用开关切换来完成。
