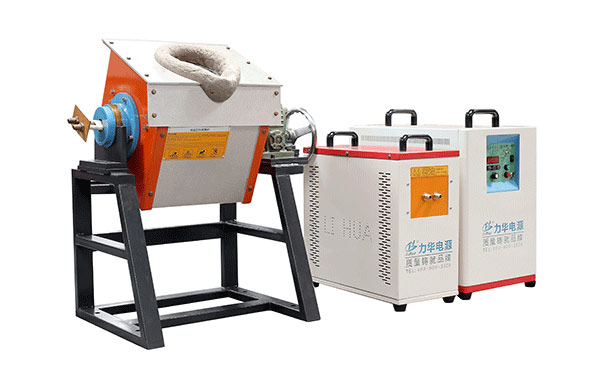

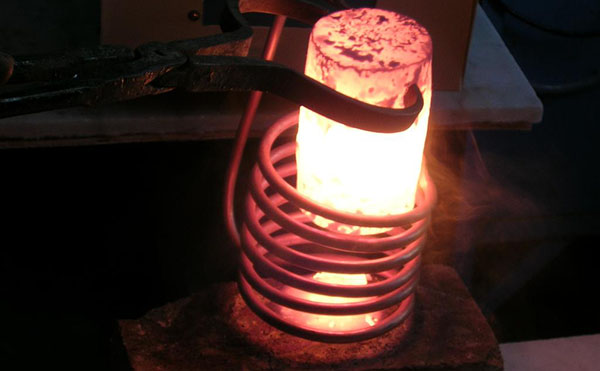

小型中频熔炼炉-电抗器式倍频器

　　小型中频熔炼炉电抗器组成的倍频器的工作原理:各电抗器的工作情况与单相变压器的空载情况相似，当在电抗器上加上工频正弦电压时，由于铁心处于较饱和的状态，所以流过电抗器的电流。必定具有峰形特性。可以认为电流的曲线是一个具有基本频率（工频）的电流。和具有三倍频率的正弦电流相加得到的*是基波和三次谐波电流。

    在小型中频熔炼炉三相系统中，各相的一次谐波电流和三次谐波电流的时间特性，与三倍频变压器中的感应电势的时间特性是一样的。即各相一次谐波电流的大小相等，相位差120,各相的三次谐波电流则不仅大小相等，而且相位也相同。

    因此，可以从小型中频熔炼炉三相电抗器的中性电源中性点之间输出三倍频电流，其值等于各相三次谐波电流之算术和。而墓波的向量和为零，因此，负载中不会有工频（基波）电流。

　　小型中频熔炼炉电抗器可以是带直流激磁的磁饱和电抗器，这样只要改变直流激磁电流*可方便地调节三倍频输出电压。但选样一来，*要求电源不仅要供给基波电流，而且需供给偶次谐波电流。
