自动高频淬火机-改善钢的塑性和韧性

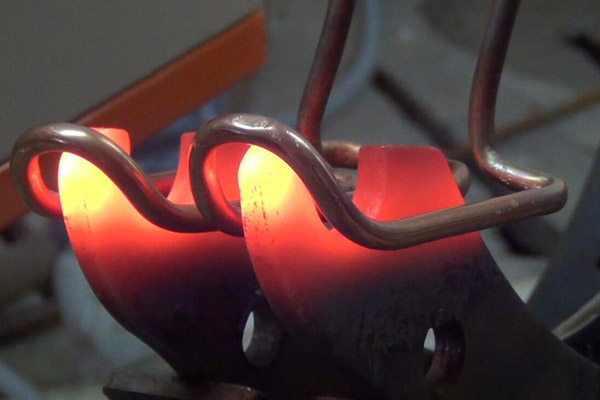

　　 自动高频淬火机淬火后应立即进行回火处理，以防止过大的淬火应力造成变形与开裂。为了保持高硬度，并改善淬火钢的塑性和韧性，碳素工具钢采用低温回火处理。回火温度采用180～210℃，保温时间为2h，使用专用工具（吊挂工具）将工件吊挂炉中回火。

     由于自动高频淬火机回火温度低，所以回火时间必须充分。一般 回火时间为1. 5～3h.若回火不足，脆性较大，在使用中易使刨刃崩刃或在使用中磨削时易产生裂纹。为了避免在使用时坚固刨刃时发生断折的情况 ，在刨刃淬火时只淬刨刃l／3长度尾部2／3处不淬火。一般尾部硬度不超过35HRC，而刃锋（锋刃）处的硬度在55～60HRC之间合适。

 　　自动高频淬火机热处理后机械加工成品规格，按规定尺寸磨平、磨光，再磨出刃锋，经验查合格，方可出厂使用。

 　　渗碳剂中的碳酸盐（ BaC03）在渗碳时，主要是起促进渗碳作用，因为碳酸盐在高温下分解出C02（二氧化碳），它与木炭作用又生成C（）（一 氧化碳），*后产生活性碳原子被自动高频淬火机工件表面吸收。
