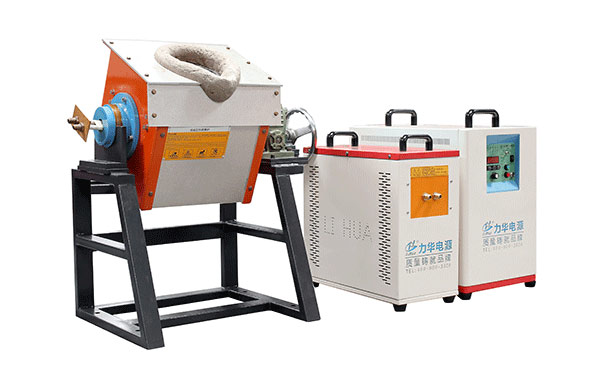

新型锻造加热炉的无功功率的自动补偿

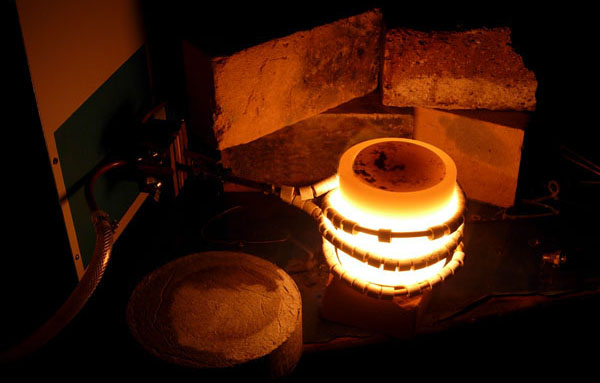

　　新型锻造加热炉在工作中必须给予无功功率补偿，使之始终保持在功率因数接近于1或等于l的状态下运行。补偿方法有人工切换补偿电容器和设置功率因数自动调节系统两种方法。前者由于操作比较频繁及操作人员的熟练程度的差异，容易造成电气设备过载、系统跳闸等故障，使炉子运行中断。后一种方法较好，当炉子工作状态变化而引起功率因数改变时，便会自动切换补偿电容器，以保持功率因数不变。

　　由于新型锻造加热炉采用的电气元件不同，所以有繁多的功率因数自动调节系统的线路，但这些线路的结构框图基本相同

　　新型锻造加热炉把负载电压U和电流的相位差变为具有一定电平的正（或负）电压信号，进到电压一间歇脉冲形成环节。电压一间歇脉冲形成环节把正（或负）的连续电压信号变成时间间隔可调的脉冲信号和减（或加）指令。可逆计数嚣接到脉冲形成器进来的脉冲和减（或加）珐指令后，即进行减（或加）运算，其结果通过译码放大后去控制执行机构，执行机构*会相应地切换补偿电容器。当计数器加满或减空了时，则通过封锁环节发出信号，终止电压一间歇脉冲形成环节再送出加或减的指令，以免误动作。电压一间歇脉冲形成环节之所以要有间歇地供给脉冲，*在于等待切换电容器后的效果，以免超调和引起系统振荡。

　　应该指出，由于新型锻造加热炉希望保持的功率因数值并不总是1，有时希望在超前或滞后状态下工作，这时可通过相位整定环节整定。相位整定环节实质上是个移相器，它可使其输出信号相对于输A/作前、后相位移动，因此，可以使功率因数自动调节系统把功率因数保持在超前0 9到滞后0.9（范围还可扩大）范围的任意整定值之内。
