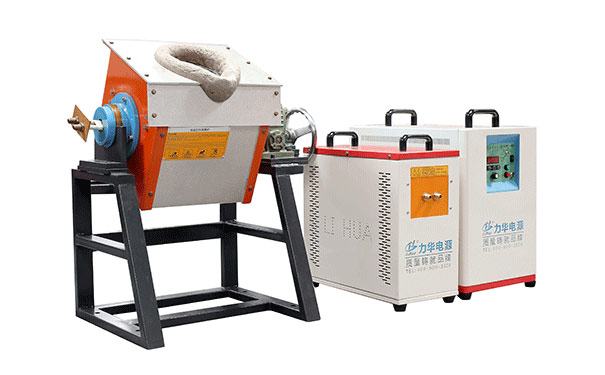

中频感应电炉-常见故障及断相的处理方法

中频感应电炉镇流器断相:常见故障主要表现为工作中时响声异常,较大輸出工作电压升不上额定电流,且开关电源柜怪鸣叫声增大,这时候能够降低輸出工作电压在200V上下,用数字示波器观查镇流器的輸出工作电压波型(数字示波器应放置开关电源同歩),一切正常时键入工作电压波型每周期时间有六个波型,断相时候缺乏二个.

这一常见故障一般是因为镇流器某只可控硅沒有开启单脉冲或开启不通断造成的,这时候应先加数字示波器看一下六个整流器可控硅的门极单脉冲,假如有得话,待机完用数字万用表精确测量一下中频感应电炉每个门极电阻器,将堵塞或是门极电阻器非常大的那只可控硅更换*可以。

中频感应电炉逆变电源三桥工作中:常见故障主要表现,輸出电流量非常大,空炉时也一样,且电源柜工作中时响声很厚重,起动后把输出功率旋纽调**少部位,会发觉高频輸出工作电压比一切正常时高。用数字示波器先后观查四个逆变电源可控硅的阳极氧化-负极中间的工作电压波型。

假如中频感应电炉三桥臂工作中,能够看见逆变电源中有邻近的二只可控硅的波型一切正常,此外邻近的二只能一只沒有波型,另一只为正弦波形,KK2开启堵塞,其阳极氧化一负极中间的波型*是说正弦波形;另外Kk2不导通会造成KK1没法关闭,因此KK1二端*沒有波型。
