304不锈钢低温退火怎样实际操作？不锈钢原材料退火方式

304不锈钢低温退火怎样实际操作？

低温退火对SUS304不锈钢的屈服强度危害较小，在500℃下列退火，退火后屈服强度值转变较小，高溫退火对试件屈服强度的危害很大，预形自变量为15%时在1050℃下退火后Re降*260MPa，Rm基本上随退火溫度成线形降低，可是转变的力度比Re小得多。与此同时，试件的维氏硬度值随退火溫度的上升而降低。伴随着退火溫度的上升，试件延伸率明显增强，尤其是高溫退火情况下，Re降低更为显著，做到了彻底变软情况。在1050℃退火(隔热保温5min，快冷)延伸率A、硬度HV做到变软的*好组成。

广东力华不锈钢原材料退火方式 　　

一般退火：*是指在沒有维护汽体的功效下开展的退火，例如用火加温的连退炉，这类退火后的带钢，还必须历经酸洗钝化，除去表层上在退火全过程中转化成的锌灰，因为遭受酸的浸蚀，外表粗糙度降低，因此光泽度性较弱，看起来表层泛白，没亮。明亮退火：分二种，一种是用全氢维护情况下的退火，此氡气来自电解法或第三方供货、纯净度高、漏点低，另一种是用氨溶解，溶解后的汽体历经干躁后进到炉内做为维护汽体，相对而言纯净度和漏点都需要差一些。可是，二种方式 的相似之处取决于全是用氡气来做为维护汽体，炉墙构造独特，內部有一根叫“马弗”的物品，火苗先加温“马弗”，再通导热的方式 将发热量传输给带钢，这样子防止了带钢的空气氧化，因此历经明亮退火后的带钢不用再酸洗钝化，带钢“基本上”维持原先的表面粗糙度，因此明亮退火的带钢比一般退火的带钢亮。

马氏体不锈钢原材料一般全是做驰力退火的，一般仅仅为了更好地清除生产加工时在产品工件上导致的残余地应力及应力的难题，为了更好地防止在应用时由于环境要素而会导致一些一部分较非常容易空气氧化，或者产生因地应力而造成的浸蚀情况，因而会施加弛力退火以清除残余地应力，但又因为一部分纤薄不锈钢带，必须其一定的抗压强度存有，因而施加低温弛力退火。对于为什么弛力退火后沒有变松，反倒发硬，关键是由于退火的温度低，沒有让原材料有充足的动能来推动加工硬化，因而享有了在冷拉时需造成的晶粒形变，换句话说在别人说的“回应”、“加工硬化”、“晶粒发展”，仅到“回应”的环节，让晶粒造成多晶体化，只使生产加工时造成的差排做短路线的挪动来释放出来內部地应力。因而內部的晶粒会比原先沒有生产加工时要来的小。一样的容积下，晶粒较小的硬度当然*较高，尤其是在常温下下边。对于氧化铬层的硬度是不容易危害到总体硬度，*多薄厚有一定的转变，硬度几乎不危害。

304不锈钢管的热处理工艺　　

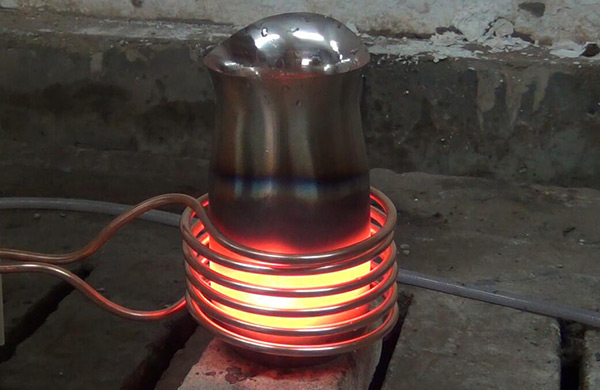

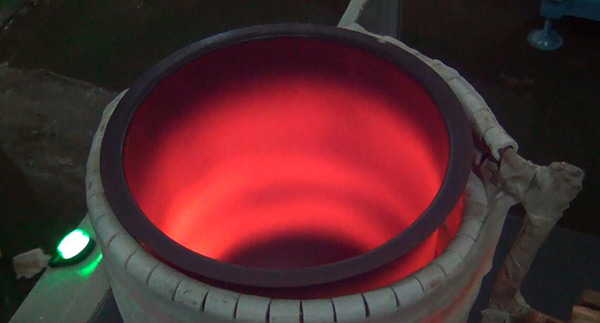

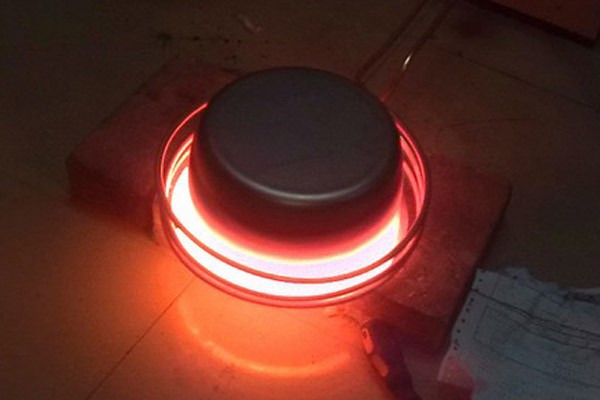

广东力华将不锈钢管加温到一定溫度并隔热保温一段时间，随后使它渐渐地制冷，称之为退火。钢的退火是将钢加温到产生改变或一部分改变的溫度，历经隔热保温后迟缓制冷的热处理工艺方式 。退火的目地，是为了更好地清除机构缺点，改进机构使成份匀称化及其优化晶粒，提升钢的物理性能，降低内应力;与此同时可减少硬度，提升塑性变形和延展性，改进钻削生产加工特性。因此退火既为了更好地清除和改进前道工艺过程*下的机构缺点和热应力，又为事后工艺流程做好提前准备，故退火是归属于半成品加工热处理工艺，又被称为事先热处理工艺。

之上便是有关不锈钢低温退火的有关的专业知识。很不锈钢的解决层面并不是很熟识的盆友可一定要多学习培训哦，期待之上的专业知识对大伙儿有一定的协助。
