感应加热钎焊机井式退火炉的改进方向

       感应加热钎焊机井式退火炉的改进方向

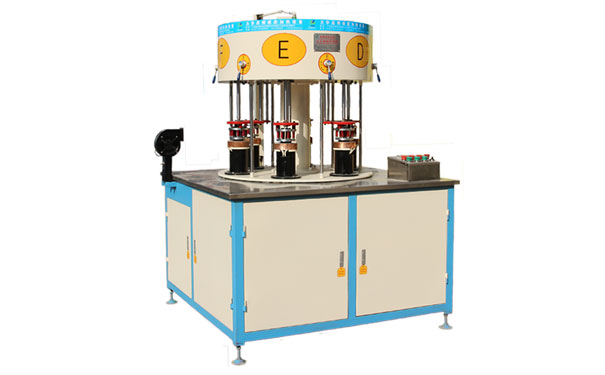

       随着感应加热钎焊机技术的发展和感应电炉制造工艺的进步，感应加热钎焊机井式炉应当进行改进，使其成为替代电阻加热井式炉和罩式 炉的新型热处理炉。具体改进内容包括以下几个方面。

       (1)用晶闸管中频电源代替工频电源  工频电源因采用变压器 和大量平衡电容器，使其电效率明显下降。目前感应加热钎焊机大功率晶闸管电源完全可以取代工频电源用于热处理透热加热，其电源电效率高于工频电源，而且设备占地面积小，投资少，操作稳定。采用中频电源的频率不易过高，500—1000Hz比较合适。

       (2)感应加热钎焊机改进炉体用材料炉壳和炉体支架应采用铝合金等非磁性材料。感应器内衬可采用预制的绝缘耐火制品替代绝缘纤维材料。 感应线圈的周围应设置导磁体，以便提高电效率。

       (3)感应加热钎焊机炉子型式的改进  将井式炉型改为罩式炉承担退火作用，取消罩式炉的电阻加热元件，改为感应线圈，采用感应加热，取消罩式炉的耐热钢内胆，采用耐火材料内衬。感应线圈的支承构架采用绝缘板与铝合金立柱组合结构。供电接口、冷却水进出接口均安 装在炉壳的适当部位，炉壳内采用固定接头或接口，炉壳外采用水冷中频电缆与供电接口连接，供水用压力胶管与冷却水管连接。感 应线圈与钢料之间用耐火材料制作的炉衬隔离。炉内可送入保护气体，减少退火钢材 的氧化。炉子加热温度以800℃为宜，炉盖中部设有测温孔，可利用热电偶来测量和控制炉温。
