数字高频焊机-感应加热调质处理时回火的强化作用

        数字高频焊机感应加热调质处理时回火的强化作用

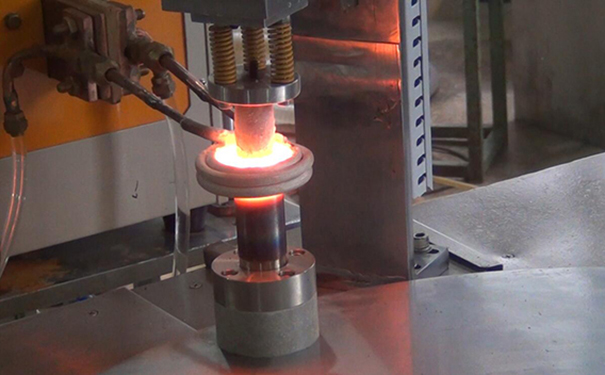

        同一淬火条件下不同回火加热方法， 对35Mn2钢调质处理后室温力学性能的影响。钢的淬火组织完全相同， 只是回火加热处理工艺不同，感应加热回火钢的强度和韧性均高于普通加热回火处理，造成力学性能差别韵原因是回火加热速度的作用。35Mn2钢数字高频焊机感应加热850℃淬火后，不同回火加热速度对回火硬度的影响。在回火温度相同的条件下，钢的回火硬度随回火加热 速度的增加而升高。

       数字高频焊机回火加热速度的强化作用在于随加热速度的增加，得到的回火索氏体组织细化，在铁素体基体上分布的碳化物弥散度高，从而使钢的强度高、韧性好。相反，缓慢加热回火时，加上保温时间长，得到的回火索氏体比较粗大，碳化物的弥散度低，因此各项力学性能处在较低的水平。

       数字高频焊机感应加热调质处理的碳结钢和低合金钢热轧棒材， 具有高的强度和韧性，同普通加热调质处理相比，具有加热速度 快、淬火冷却速度快、保温时间短等工艺优势。这种工艺优势导致 获得细小的淬火板条马氏体组织．经高温回火后得到细小回火索氏 体组织。这种高温回火索氏体组织，使钢材具有高强度、高韧性和优良的综合性能。这些特点*是数字高频焊机感应加热调质处理的碳结钢和低合金钢具有的共同特点。
