中频感应加热器夹头的典型结构有哪些

　　快换中频感应加热器夹头的典型结构有哪些？

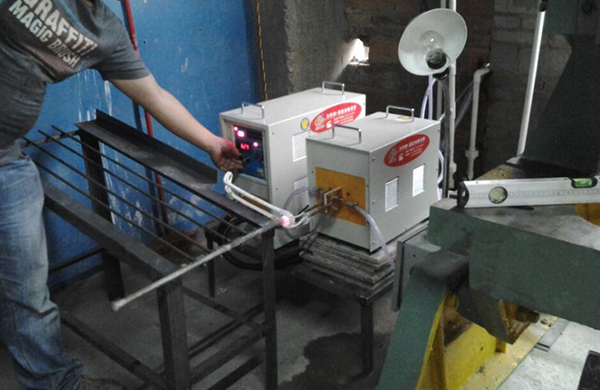

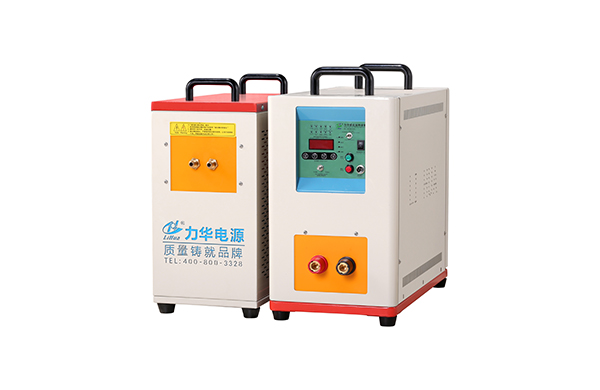

　　快换中频感应加热器夹头的主要目的是节省更换中频感应加热器的时间与简化操作，但是也要兼顾到夹头本身的功率损耗。下面列举几种快换中频感应加热器夹头的典型结构。

　　1）插管式快换中频感应加热器夹头是国内较通用的一种高频中频感应加热器用夹头。中频感应加热器导电管由半圆块夹紧，半圆块可以展开并合拢，然后由手把夹紧。铜管可直接插入通水连接的橡胶水管，由于水压不高，橡胶管与铜管配合紧密，可不加管箍，在生产中使用方便。

　　2）中频感应加热器快换夹头的正前方中间是中频感应加热器的插入口，两个密封环是中频感应加热器的进出水口。当具有标准结构的连接块的中频感应加热器进入插入口后，拧动手把3，胶木压块将连接块压贴到插入口的底面上，水、电  ，连接一次完成，更换中频感应加热器时，可将进水阀关闭。这种结构更换一个中频感应加热器约lOs，大大提高了工作效率。这种夹头已在生产中广泛使用，较适用于60kW以下的高频中频感应加热加热设备。

　　3）高、中频通用感应加热器快换夹头由本体、手柄、压板、压紧螺墼、挡板等组成。标准结构的中频感应加热器接触板从插人口向里进入，碰到定位挡板5停,中频感应加热器快换夹头l一密封环2-压块3-手把止，向外转动左右二个手柄l，只需转动不到90。，即4一接触板本体5一进水阀门能将中频感应加热器压紧，因为压紧螺丝螺距大，并且是一左、一右的。本体上密封环处是进出水口。这种快换夹头接触面较大，适用于200kW以下的高、中频电源。国内已有产品，并广泛应用，水电连接一次完成的时间约为15s。

　　4）中频感应加热器快换夹头。中频感应加热器插入后，扳动手把，顶上的凸轮将压块下压，使中频感应加热器贴到夹头的导电面，本体上面有~12mm的进出水孔，并有密封环，防止漏水。这种夹头适用于中频200kW左右电源使用。
