链条淬火机床的组成部分

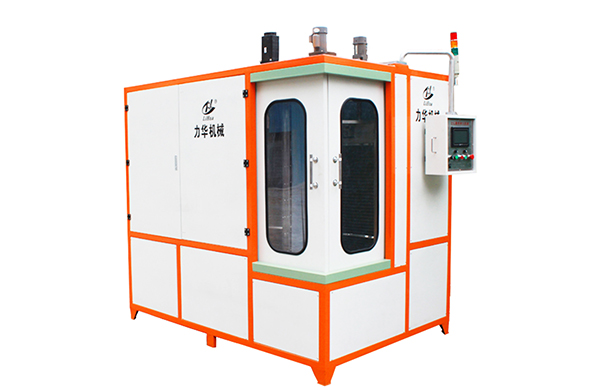

链条淬火机床为一种链轨节淬火机床，它由机架和一条用非磁性钢带组成的环形传送带等组成。传送带由滚轮支撑着，因为感应器通电时有吸力，可将链轨节吸起，滚轮间装有五块直流电磁铁，阻止了链轨节被吸引。|

链条按要求放到传送带上，调整感应线圈及其后面的喷水器的高度，即可进行另一种链条的生产。变压器安放在机架上，感应器的馈电头与变压器二次圈相连接，感应器后面安装了喷水器。链轨节放置在传送带上，传送带的进给速度由无级调速的直流电动机驱动，链轨节从感应器下面通过，并进行加热、淬火。

早期的链条淬火后，送到低温回火炉进行回火。现代的淬火机床，已采用了感应器回火工艺，其回火方式也为扫描式。为保证回火时链条扫描淬火机床间，可设置为二段回火区。回火的目的是消除应力。由于链轨节有左右之分，现代回火感应器也根据要求，分左式及右式感应器。

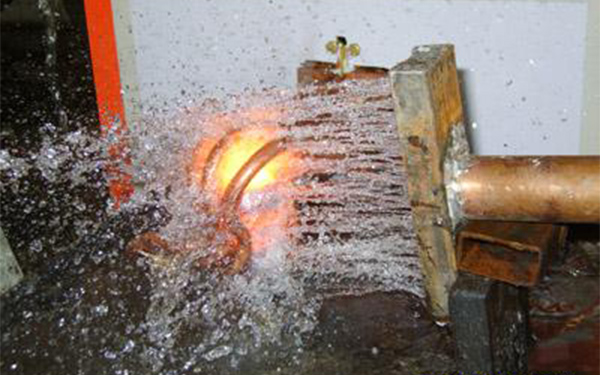

扫描淬火法的缺点是不易得到深的淬硬层，对链条边棱部分易过热，因此，需喷水或水汽混合物。链条一次法感应淬火机床这种淬火机床由步进链和装在机架后部链条上方的淬火变压器等组成，大型感应器接在淬火变压器的二次圈上，淬火变压器可以上下、左右调整，以适应不同类型链轨节与感应器的相对位置。

感应器后面有一个大型喷水器,加热后的链条在其下部进行淬火，步进链由一个十字轮装置进行步进式控制，每块链板上装有机械夹紧结构，*多能夹4块链轨节。当更换另一品种链条时，只需更换14块压板与相应的锁销。链轨节的支架用一个螺栓固定在链板上，喷水器4的后面有一个开关机构，能把夹具打开，使淬过火的链轨节滑入卸料槽中，然后进入回火工序，一般在低温电炉中回火，消除应力。
