导轨淬火设备-钢材淬火保温时间的确定

        导轨淬火设备钢材淬火保温时间的确定

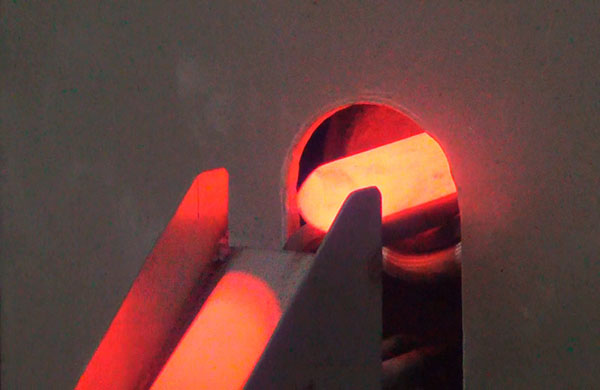

        利用提高热处理加热温度来缩短保温时间是感应加热快速热处 理的特点。在特殊情况下尚需保持较短的保温时间，对于淬火与回 火处理均是如此。

        (1)导轨淬火设备钢材淬火保温时间的确定

        碳素钢和低合金钢淬火加热时，当钢中含碳量较高（碳质量分数在0. 60%以上）；钢中含有对碳、氮具有较强亲和力的合金元素，如铬、钒、铌、钛、钨、铂 等，为了使形成的碳化物、氮化物能在加热过程充分溶解，在提高温度的同时增加一定保温时间是有益的，对奥氏体含碳量的均匀化 也是有利的。

        导轨淬火设备21-4N钢的加热温度和保温时间与未溶碳化物含量的关系。对比*可知，感应加热保温30s加热温度和保温时间与未溶碳化物总量 和电炉加热3600s保温，淬火后，钢中未溶碳化物总量处于同一水平。同时，笔者在研究35CrMo钢管感应加热调质处理淬火工艺 时，将淬火保温时间从30s延长*60s，淬火后钢的室温性能未发 现任何变化。由此可见，普通低合金钢和碳素钢感应加热淬火保温 时间，保持在30s左右是可行的，不会对淬火钢的性能造成影响。 相反，如果淬火保温时间过长，不仅给工艺装备上增加负担，而且会引起晶粒长大，降低淬火处理效果。

        (2)导轨淬火设备延长淬火保温时间的方法

        在连续快速加热条件下，延长淬火保温时间的具体办法，是在淬火加热*末的感应器之后安装保 温装置。使钢材在此装置内保持淬火温度。该保温装置可以使用感 应加热，也可以使用电阻丝或其他形式的热源加热，但应控制温度 恒定。保温装置的长度，可利用L- Vt公式进行计算。其中V为 钢材前进速度(cm．s-l)、f为需要延长的保温时间(s)、L为保 温装置的长度(cm)，L值可分解为若干只保温装置以利于操作。
