六工位钎焊机-配备2台40kW的高频电源

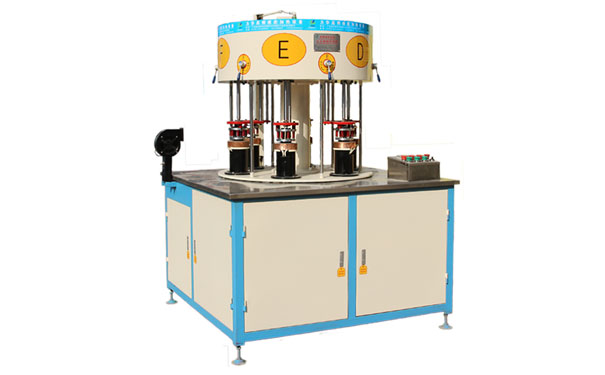

转盘式六工位钎焊机,配备2台40kW的高压电源,开关电源各自用以加热和焊接2个工装夹具:根据调节输出功率旋纽、设定加热時间开展焊接发热量操纵。

六工位钎焊机将进行焊接材料涂敷的传热板、加热管,先后相互配合*不锈钢板盘里表层,随后应用工作服开展定位卡紧进行自带:把进行自带的钢件水准放置*工装夹具的磁感应垫块上,并起动上边阀门电源开关卡紧钢件:钢件先后转动*工装夹具；工装夹具各自开展加热、焊接钢件先后转动*工装夹具、工装夹具、保压制冷:钢件转动*工装夹具1开展开料,转盘式六工位钎焊机进行焊接。

发烫盘由不锈钢板盘、传热板、加热管三一部分构成,不锈钢板盘为304不锈钢板T0.4mm厚材料,传热板为铝合金板A1060T1.8mm材料,加热管行为主体为铝A3006材料。首样历经超音波除油清理,由烘干炉干躁解决。六工位钎焊机焊接材料配制:选用AI,Si,Feo,铝基纤焊接材料,钎焊料:纤助焊剂以1.25:1的品质占比混配。
