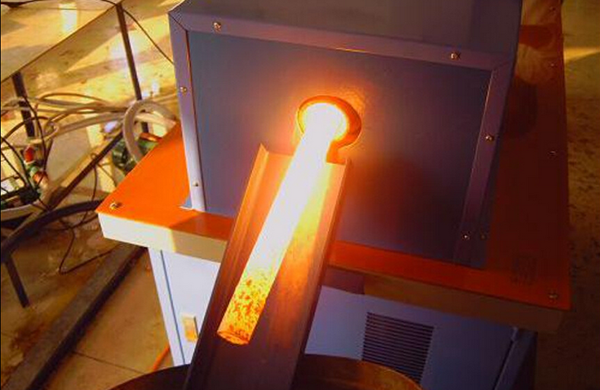

感应加热焊机井式退火炉的结构

        感应加热焊机井式退火炉的结构。

        感应加热焊机井式炉可以用来替代生产周朝长、能源消耗高、氧化损失大和污染环境的传统退火炉，如井式电阻炉、电热罩式炉、燃料加热连续退火炉等。

        感应加热焊机井式退火炉主要用于盘卷线材、非热轧控冷盘圆、冷拔半成品钢材的退火处理。这种退火加热方法可以做到升温快、温度均匀、氧化损失小、节约能源和不污染环境等。感应加热井式退火炉的结构组成如下。

        (1)感应加热焊机电气系统  炉子的电气系统包括工频加热电源、感应线圈、电气控制等部分。炉子启动与停止均由人工操作，炉温可以自动控温。炉子总加热功率为270kW，炉子上、中、下由3组感应线圈组成。为保持炉内上下温度的均匀性，防止炉底和炉口温度偏低，感应器设计上采取了相应措施。另外，感应线圈的全高大于料 柱高度，以保证料柱上下温度一致。

        (2)感应加热焊机炉体的结构  除感应线圈及其附属部件之外，炉体还有炉盖及吊起部件、绝热耐火衬里、炉底座和上下绝缘垫板、炉架、上 部和侧面导磁体等。其总体结构类似于井式电炉和熔炼用感应炉。 炉膛直径为1. 8m，高2.5m，装料量为1～3t。当装入量为It时， 可装直径5～lOmm盘圆10盘，质量约It，装入盘卷韵外径为 1. 2m，内径约为0.8m;当装入量为3t时，相当于装入直径为 18mm、盘卷外径为1.4m、内径为0.95m的钢料7盘。
