内孔感应加热-固溶处理奥氏体气阀钢的性能特点

         内孔感应加热固溶处理奥氏体气阀钢的性能特点

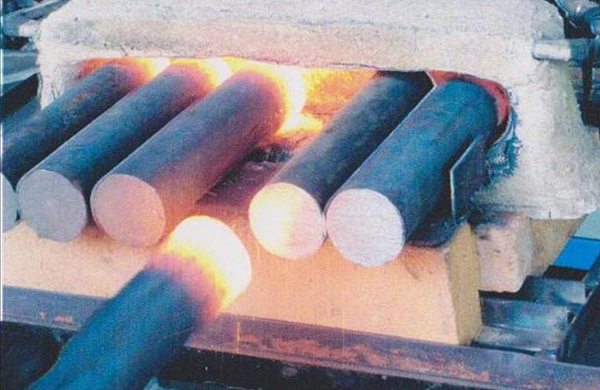

         与电加热炉和燃气加热炉固溶处理相比，内孔感应加热固溶处理的21-4NWNb钢材具有下列特点。

         (1)钢材表面少氧化和无脱碳感应加热固溶处理钢材表面经 金相观察未发现脱碳现象，而传统加热固溶处理后表面存在约 0.lOmm的低碳层。钢材固溶处理后的氧化量，传统加热固溶后钢材表面出现氧化皮，成材率降低0.15%～0. 20%；内孔感应加热未发现氧化皮，只有明显致密的氧化膜。

         (2)钢的室温力学性能

        电弧炉冶炼与真空感应炉冶炼钢材，分别采用不同加热方法进行固溶处理，又经相同方法时效处理后的室温力学性能对比。*可知，两 种固溶时效处理后力学性能处于同等水平。但是，内孔感应加热所用钢 材质量为电弧炉冶炼，冶金质量远低于真空感应炉冶炼的钢质。

         这表明内孔感应加热固溶处理弥补了钢质的差距，显示了内孔感应加热固溶处理的优势。
