感应加热设备-务必充分考虑工件的放进和取下

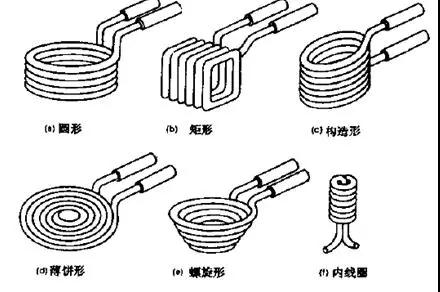

感应器是感应加热设备系统软件中一个关键的构成部分。一般运用高频加热时,特别是在规定线圈具备独特外观设计,以确保藕合实际效果,使加热匀称。非常简单的状况是说线圈依照工件的轮廊开展弯折成型,样子能够是圆的(图a)、矩形(图b),或融入独特状况,如结构形(图c)。薄饼形线圈一般在只需加热一面时应用(图d)。螺旋状(图e)一般用于加热锥齿轮或锥型冲针。一些状况下只必须加热内孔则能够用内线圈形(图f)

在制做感应加热设备感应开关时务必记住以下内容:

1以便得到较大的磁流体发电,线圈和工件藕合间距应尽量贴近,令其尽量多的磁力线越过工件,由于磁力线越聚集,工件中造成的电流量越高。

2螺旋钢管中磁感线聚集的一部分是线圈內部,因而,线圈正中间的工件造成较大的加热速度。

3由于磁通量绝大多数集中化在线圈周边,其几何中心的磁通量很弱,因此,假如工件放进感应加热设备线圈中,其挨近线圈的一部分将断开大量磁力线,因而,以较高速运行被加热,而藕合少的一部分被加热的速率较慢。

4设计方案磁感应线圈时务必避免电磁相互之间相抵的状况。当电流的方向反过来的两根输电线靠得太近时,他们造成的电磁场将会互相相抵。

5另外感应开关还务必与机器设备开展阻抗匹配。

6除开左右对于加热效率高的几个点外,还务必充分考虑工件的放进和取下。一般这一点会驱使感应加热设备感应器作出很大的改动。
