钢板纵向磁场感应加热退火设备固溶处理装置

        钢板纵向磁场感应加热退火设备固溶处理装置

        奥氏体不锈钢钢号为lCr18Ni9Ti和OCr18N110，热轧厚板的 厚度为30～50mm，感应加热方式为纵向磁场加热。

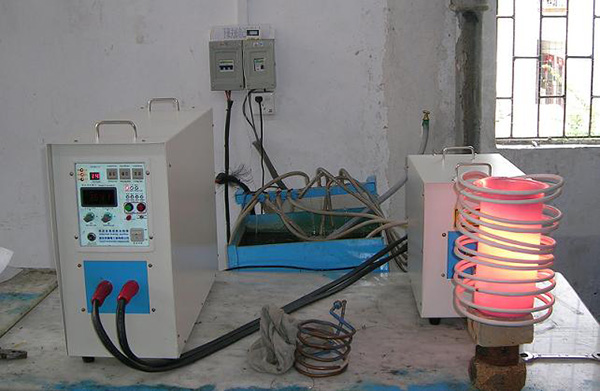

       (1)感应加热用电源加热电源由2台500kW、1000Hz的中 频电源供电，*大输出功率为900kW。

       (2)感应加热退火设备加热用感应器，钢板固溶处理采用饫方形截面螺旋形感应器。为使钢板角部加热温度均匀，长方形感应器内角均为圆弧形。不同规格钢板使用的感应器几何尺寸。加热感应器是用纯铜圆管绕制而成。为了防止匝间短路，在铜管外面包有一层云母片，并用耐火纤维布带缠绕固定。为了固定感应线圈匝间距离，整个感应器用耐火纤维布带捆扎牢固。感应器的内侧 表面涂装一层厚度约15mm由耐热材料组成的耐热绝缘层。使用结果表明，这种结构的感应器完全适用于奥氏体不锈钢板固溶处 理的工艺条件。

       (3)感应加热退火设备喷水冷却系统钢板喷水冷却使用循环冷却水系统，包括喷水器、管道、循环水池、水泵以及水温、水压、流量等检测仪表。冷却水用量为30～70m3．h-i，水压为0.4～0.SMPa，水温 小于45℃。钢板冷却由分设在上下两面的两组喷水器来完成。每组喷水器是由多排均匀分布喷嘴的钢管组成。水柱分布均匀，水压均衡，保证钢板上下双面泠却均匀。

       (4)感应加热退火设备钢板传送机构，钢板放置在由平行滚轮组成的辊道上，滚轮与传动机构连接。传动机构由电机驱动，电机转速可调，钢板可以按规定的速度前进，通过感应器加热到固溶温度，然后进入喷水器冷却，到此完成了固溶处理的全过程。
