感应器设计时，如何应用相关理论与法则？

　　感应器设计时，如何应用相关理论与法则？

　　（1）趋肤效应  感应器上通过的高、中频电流是走表面的，对于纯铜在通水冷却的情况下，电流在铜中的透入深度△铡（mm）为式中f-电流频率（Hz）。

　　（2）邻近效应在感应器的导电板（管）之间具有电流方向相反的两导体的邻近效应。在多匝感应器的匝与匝之间具有电流方向相同的两导体的邻近效应。所有感应器有效圈与加热工件之间均存在邻近效应。在感应器设计中，如能巧妙地利用邻近效应，则能大大提高感应器的效率。

　　（3）电流走捷径的特性  电流走捷径的趋向是因为走捷径时电阻小。因此，在感应器铜板厚的部位时要考虑此因素。

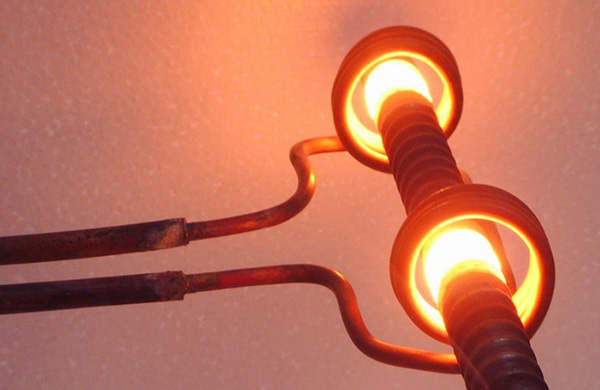

　　（4）合理涡流途径的选择  当齿轮同时加热整圈齿时，要求齿顶、齿槽均能加热，应选择圆环彤感应器；蜗杆、丝杠、带台肩的轴加热时，应选择走轴向电流的回线形感应器，使键顶、底、轴台肩处均有涡流通过，从而使各点加热温度一致。蜗杆感应器的电流走向。

　　（5）局部涡流集中现象感应加热时，对零件的尖角、小孔、小圆弧处有时会产生涡流集中现象，当电流频率增高时，此现象更为显著。

　　（6）导磁体在有效圈上的驱流作用  感应器有效心部磁通密度大，自感电势也大，电流被驱向感抗小的开口侧。
