卧式履带销自动淬火机床是怎样工作的

　　卧式履带销自动淬火机床是怎样工作的？

　　履带销是细长类零件，每台拖拉机或工程机械上件数很多，因此一般采用自动淬火机床和扫描淬火工艺。卧式履带销淬火机床。它由装料斗、传动机构、磁性送料轮、卸料槽等组成。履带销两端一般有一段非淬硬区，以插入开口销及垫圈。为此，设有限位开关，在一段短的端头区停止加热，履带销从装料箱可自动地每次落下一根，进入磁性滚轮送料轮。

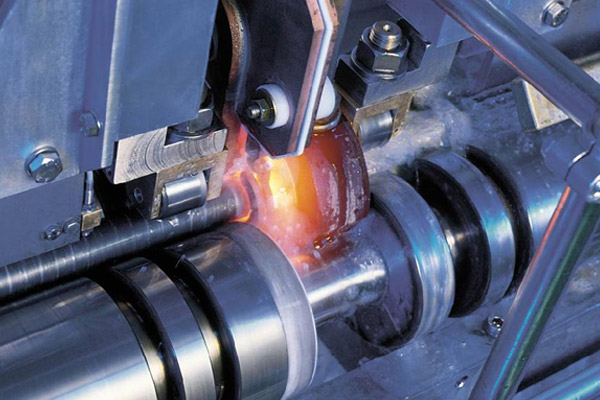

　　淬火机床装料箱内有一根齿轴不停地转动，使箱内多层堆起的销子不断地振动，以防止销子塞住料斗下落口。销子是在V形滚轮上作轴向前进的，V形滚轮内有圆柱形*磁铁，它保证滚轮在旋转运动时，将销子吸住，不产生滑动。因此，销子的移动速度，取决于V形滚轮与销子接触点的直径与滚辁的转速。

　　例如，滚轮接触点的直径为75mm，销子送料速度为23 mm/s，据此，可推算出所选用电机减速器与变速齿轮的变速比。这种传送滚轮上的销子是不转动的，当销子脱离*后一个滚轮进入卸料槽时，压紧弹簧滚轮的压轮会抬起，给出一个信号，电磁气阀动作，斜道上自动落下一根销子到滚轮上，右边每卸下一根淬过火的销子，左边也落下一根未淬火的销子到滚轮上。这种机床用lOOkW，8kHz中频电源，淬火咖22mm×430mm销子，其产量达到180件/h以上，淬火机床操作工只需往料斗中添加销子即可。
