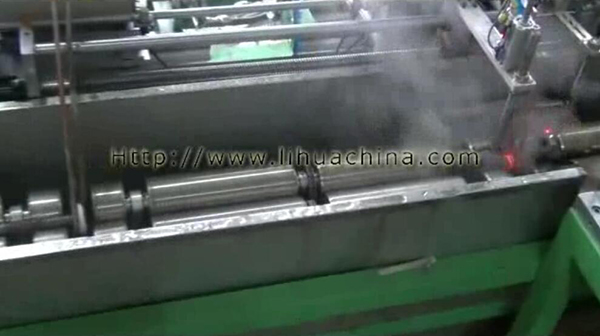

连续淬火机+全方位报警+个性化定制!

        市场上新款连续淬火机都是通过力华公司不断研发改进和完善才有了良好的用户体验使得在销售的过程中从中得到丰厚的回报。客户*会用我们的连续淬火机来进行产品测试淬火。这*与我们的研发和改善有着很重要的关系。

        采用无氧化、脱碳加热设备和介质；采用充分脱氧的盐浴炉加热工件；渗碳后避免空冷；严格执行淬火工艺，防止出现工件的过热或过烧。影响网状裂纹形成的因素较多，但都同表面的两个拉应力有关，因此下列情况容易出现此类裂纹。

      1.零件表面出现脱碳，则形成了特殊的应力分布，将表面的应力变成拉应力，如高碳钢脱碳后淬火出现网状裂纹。

      2.机械加工未将原材料的脱碳层去掉，高频或火焰加热淬火则出现网状裂纹。

      3.表面脱碳层的碳含量高于0.4%，易于开裂，而小于0. 4%则不会出现网状裂纹。

      4. 高碳钢淬火后未及时回火或回火不良等，内部残余应力过大，在随后的磨削过程中冷却不良会造成表层产生大的磨削应力，它与残余拉应力相互叠加，造成表面出现磨削龟裂。

      5.剥离裂纹常发生在零件的高频淬火、火焰淬火或其他的表面淬火过程中，如果零件的表面温度高，出现过热现象，沿淬硬层组织分布不均匀，容易形成剥离裂纹。剥离裂纹与零件的表面平行，表面淬火件则沿圆形开裂。
