棒料感应加热设备-调质处理钢丝的使用性能

        棒料感应加热设备调质处理钢丝的使用性能

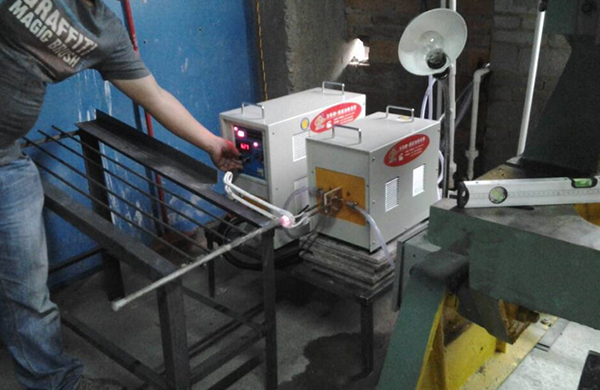

        以下介绍利用棒料感应加热设备调质处理的55CrSi弹簧钢丝绕制的螺旋弹簧（汽车吊簧）的使用性能测定的结果。

        (1)缠绕性能，把直径为12mm、抗拉强度为1960MPa的55CrSi弹簧钢丝，缠绕成平均直径为18mm、6.25圈的螺旋弹簧，自由长度为350mm。缠绕结果表明，经棒料感应加热设备调质处理的钢丝，具有优良的加工工艺塑性。经检验弹簧内外表面无任何缺陷。

        (2)定载荷持久性试验该试验是测定弹簧抗应力松弛性能的 方法。试验将长度为250mm的螺旋弹簧，将其一端固定悬挂在立柱上．在其另一端施加112 7MPa的拉应力，在此应力下作用96h。 随后，依次减少拉应力，直到弹簧恢复到原位（回复到250mm）。 此时，记下剩余的拉应力值，该值越小弹簧的抗应力松弛性能越好。棒料感应加热设备调质处理的钢丝制成弹簧的抗应力 松弛性能。

        根据上述棒料感应加热设备定载荷持久牲试验绘制出弹簧钢丝抗拉强度与弹簧抗 应力松弛性能的对应关系，弹簧的抗应力松弛性能与钢丝的抗拉强度密切相关。随钢丝抗拉强度的提高，弹簧的抗应力松弛性能增强，低强度钢丝缠绕的弹簧其抗应力松弛性能很差。

        (3)棒料感应加热设备弹簧的疲劳试验，对两种抗拉强度钢丝(1960MPa和 1764MPa)缠绕的弹簧，在(637±490)MPa同等应力进行循环疲劳试验，结果均在30万次左右。当试验应力增加*(637±539) MPa时，相同材料的疲劳寿命均大于20万次。
