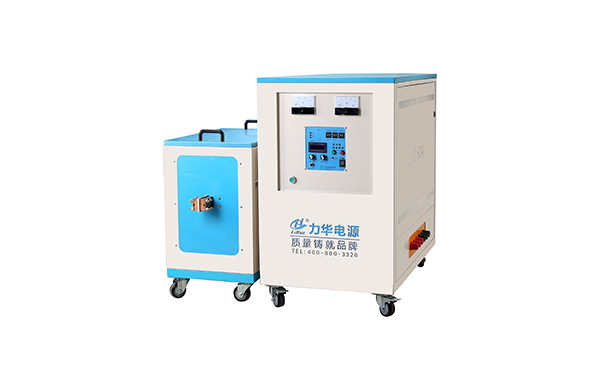

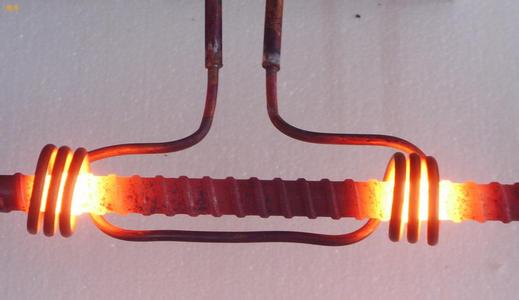

圆钢感应加热设备-谐振电路

　　谐振电路是圆钢感应加热设备电源的重要组成功能单元，也是逆变器的负载，感应加热电源中的谐振电路如下。

　　（1）串联谐振电路。电感绕组Lr与谐振补偿电容Cr串联连接，接于逆变器输出端构成串联谐振（SRC）。

　　（2）并联谐振电路。电感绕组L，与谐振补偿电容C，并联连接，接于逆变器输出端构成并联谐振（PRC）

　　（3）双电感并联谐振电路。一个电感绕组Li和一个电容串联再与一个电感绕组Lz并联，接于逆变器输出端，构成复杂的并联谐振电路，也称为串并联谐振电路（SPRC）。

　　（4）双电容并联谐振电路。一个电容C，与一个电感绕组串联再与一个电容器C2并联，接于逆变器输出端，构成复杂的并联谐振电路，也称为串、并联谐振电路（ SPRC）。

　　（5）双电感复杂串联谐振电路。圆钢感应加热设备两个电感与一个电容串联，接于逆变器的输出端，其中一个电感常并接逆变器输出匹配变压器的一次侧，或者直接为变压器的磁化电感Lm，有时也称串、并联谐振电路，这是因为在特性上兼有串联谐振和并联谐振的特性，而且有一个电感是并接在输出负载变压器一次侧上。这种谐振电路的LLC半桥谐振电路。

　　（6）双电容复杂申联谐振电路。两个电容与一个电感绕组串联，接于逆变器输出端，其中一个电容并接于逆变器输出匹配变压器的一次侧，有时也称为串、并联谐振电路，同样因为它兼有并联谐振的特性，而且有一个电容是并接于输出负载变压器的一次侧，这种谐振电路的LCC半桥谐振电路。

　　LLC、LCC谐振电路圆钢感应加热设备装置中，由于它的独特优点，而被经常采用。
