科谱45号钢淬火加工工艺原材料生产加工专业知识

45号钢概述　　

45#是钢的型号是一种高品质碳素钢，相匹配日标S45C,美国标准:1045，德标水管C45。其基本特征是对比一般A3钢，具备更好的抗压强度，抗形变工作能力。其成分原素占比(%)：碳C:0.42～0.50;铬Cr：≤0.25;锰Mn：0.50～0.80;镍Ni：≤0.25;磷P：≤0.035;硫S：≤0.035;硅Si：0.17～0.37　　

45号钢淬火加工工艺　　

45钢淬火解决后*多能够做到HRC55，自然规定热处理方法和材料成份要对。但要做到HRC55的硬度，45钢*只有开展超低温回火，获得的回火奥氏体较粗壮，原材料硬而脆，应用实际意义没有，因此 一般45钢淬火后的硬度操纵在HRC50上下。要是没有耐磨性能的规定，更常见的是调质解决。

1、淬火解决：强烈推荐热处理工艺温度：淬火：850℃，淬火：840℃，回火：600℃。依据一般热处理工艺标准，热处理工艺规章制度与硬度关联大概以下：淬火温度：840℃水淬;　　(1)150℃回火，硬度约为57HRC;　　(2)200℃回火，硬度约为55HRC;　　(3)250℃回火，硬度约为53HRC;　　(4)300℃回火，硬度约为48HRC;　　(5)350℃回火，硬度约为45HRC;　　(6)400℃回火，硬度约为43HRC;　　(7)500℃回火，硬度约为33HRC;　　(8)600℃回火，硬度约为20HRC。

2、调质解决：

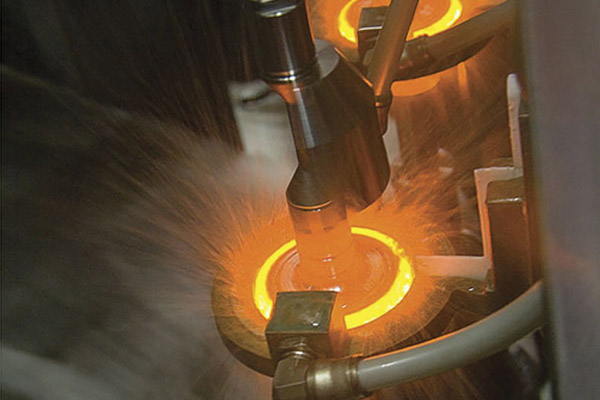

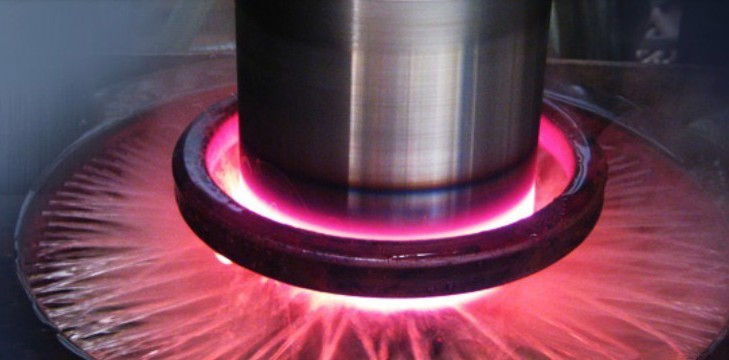

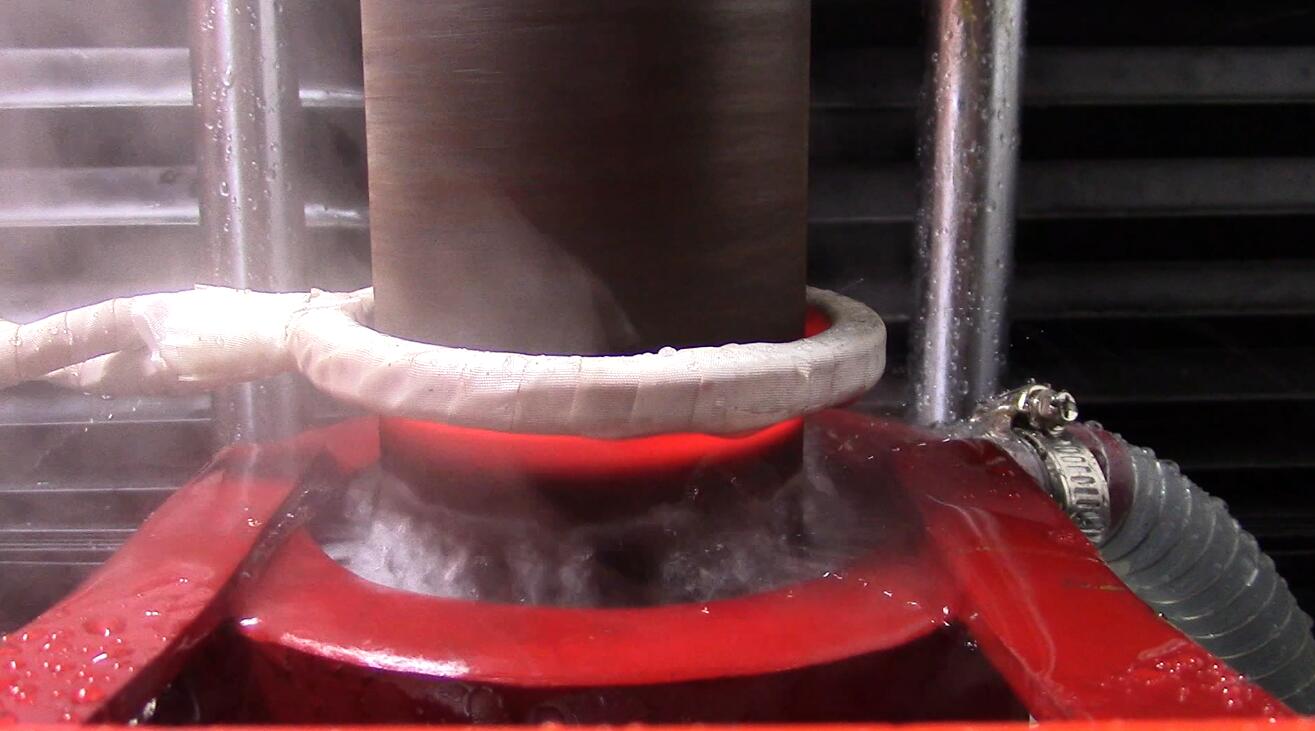

调质解决后零件具备优良的綜合物理性能，广泛运用于各种各样主要的构造零件，尤其是那种在交替变化负载下工作中的曲轴、地脚螺栓、传动齿轮及轴类零件等。但表层硬度较低，不耐磨损。可以用调质+表层淬火提升零件表层硬度。

3、45号钢不必选用渗氮淬火的热处理方法：　　

45号钢调质件淬火后的硬度应当做到HRC56~59，横截面大的几率低些，但不可以小于HRC48，要不然，*表明产品未取得彻底淬火，机构中将会发生屈氏体乃*金相组织机构，这类机构根据回火，依然留存在基材中，达不上调质的目地。45号钢淬火后的高溫回火，加温温度一般 为560~600℃，硬度规定为HRC22~34。由于调质的效果是获得综合性物理性能，因此 硬度范畴非常宽。但工程图纸有硬度规定的，*需要按设计图纸规定调节回火温度，以确保硬度。如有一些轴类零件规定強度高，硬度规定*高;而有一些传动齿轮、带健槽的轴类零件，因调质后还需要开展铣、插生产加工，硬度规定*低些。有关回火隔热保温時间，视硬度规定和产品工件尺寸而定，广东力华历经很多年积累的工作经验提醒大家，回火后的硬度在于回火温度，与回火時间没有太大的关系，但务必回透，一般产品工件回火隔热保温時间总在一小时之上。

以上便是我们为各位梳理的45号钢淬火加工工艺，加工工艺如出一辙，可是严格遵守技术规定做的厂商则非常少，广东力华是专业的生产加工钢结构的，若有须要热烈欢迎调查!
