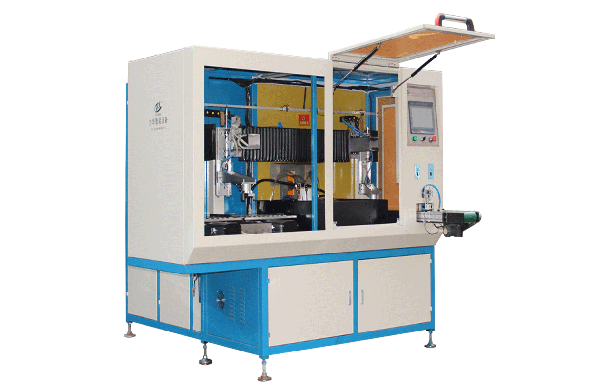

高频淬火机床—提供一站式服务,—一键式操作!

       整流桥输出地端应接在大电解电容上，以利于降噪。电解电容应大于，三端稳压模块提供较稳定的直流输入。二极管选用,以便在出现反向电压时可以迅速导通，保护三端稳压模块。为消除三端稳压模块内部产生的高次谐波，抑制稳压电路的自激震荡，实现频率补偿，应在模块两端分别并联一小电容。在电路连接正确的情况下接通电源。注意，在接通电源后不要急于测量，首先要观察整个电路有无异常现象发生（包括有无冒烟，是否有异常气味，是否有异声，芯片是否发烫，电源是否有短路或开路等现象）。如果出现异常，应该立即关掉电源，待故障排除后方可重新通电。

       对IGBT要*行静态调试，在没有外加信号的条件下测试IGBT工作点发射极e、门极g、集电极c各点的电位。这样可以及时发现器件是否已经损坏和处于临界状态。按信号流向顺序调试控制电路、逆变回路、反馈回路，这样可以把调试好的单元电路的输出信号作为下一级的输入信号。调试控制电路时，需要强调的是在安装电位器之前，要先将其调整到设计值，否则电路可能不起振。微调电位器使三角波输出的幅度是否满足设计指标要求。对于驱动电路，要验证其故障信号复位功能是否达到设计要求，可以人为给定一模拟故障信号去测试。

       反馈回路的调试主要看电流互感器上电流表的读数变化对应额定变流比放大后是否符合设计指标要求。将静态调试和动态测试的结果与设计的指标相比较，通过深入地分析提出了合理的修正。
