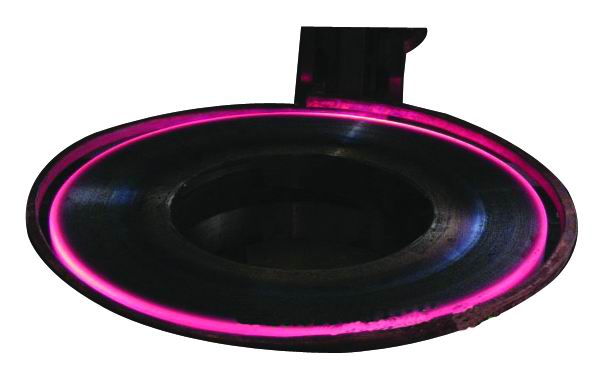

感应淬火设备加热对奥氏体晶粒长大的影响

        奥氏体形成后的起始晶粒一般都比较细小，快速感应淬火设备加热条件下形成的起始晶粒*更加细小。这种细小晶粒具有晶界多、晶界面积大、晶界能量高的特征，这些特征使晶界处于不稳定的状态。一旦外界条件发生变化，很容易引起晶粒长大。但是．不同的外界条件对奥氏体晶粒长大产生不同的影响，有的能促进其长大，有的能阻止其长大。在快速加热条件下，对奥氏体晶粒长大能起到的影响，主要表现在以下几个方面。

        感应淬火设备加热温度对奥氏体晶粒长大的影响  随加热温度的升高，奥氏体晶粒长大的速度加快。温度是促进晶粒长大*积极的因素。加热温度与奥氏体本质晶粒尺寸的关系。对本质细晶粒钢来说，加热温度超过950℃时，奥氏体晶粒尺寸迅速长大。这个使奥氏体晶粒迅速长大的温度，称为临界加热温度。本质粗晶粒钢不存在临界加热温度，其晶粒尺寸随加热温度的升高而匀速长大。

        快速加热可以提高奥氏体的形成温度。随加热速度的增大，钢的临界点升高，因此，*提高了临界加热温度。在感应淬火设备加热快速热 处理常用的加热速度下，其临界加热温度可以比普通加热提高50～ 100℃。通常本质细晶粒钢的临界加热温度在900～950℃，采用快速加热时可以达到950～1000℃。这为感应加热提高热处理温度提供了依据。

        总之，为了得到细小的晶粒度，即使采用快速感应淬火设备加热也要尽量避免使用过高的奥氏体化温度。过高的加热温度除有产生晶粒粗化的 倾向外，还会带来钢材表面的氧化和脱碳等缺陷
