小型高频淬火机-弹簧淬火

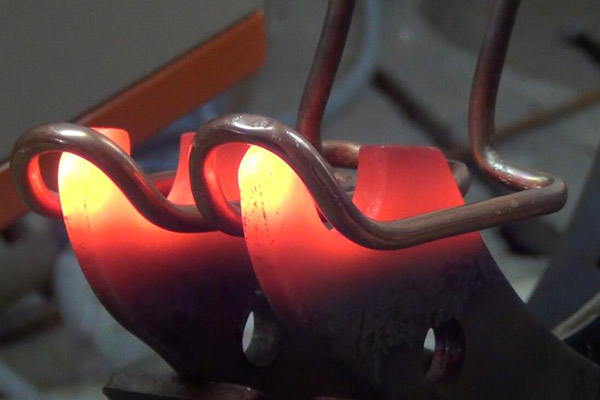

    弹簧淬火合金弹簧钢，一般采用油冷；小型高频淬火机淬透性差的碳素弹簧钢采用水冷（18℃左右）。弹簧一般都采用合金钢制造。应该注意，各种弹簧加热时发生过热与脱碳，尤其是含Si的更容易脱碳。弹簧表面若脱碳会显著降低其耐疲劳性。含Mn的钢晶粒易于 长大，所以加热这种钢时要密切注意炉温，不得太高。

    弹簧在小型高频淬火机淬火冷却时，不应将弹簧在冷却介质中一直冷到底，*好在冷*100～150℃时，从冷却介质中取出。控制方法是：当弹簧 从油中取出时，表面的油只冒烟不着火，则温度应在100～150℃范 围内，取出后应立即回火。

    弹簧小型高频淬火机回火弹簧一般采用中温回火，以使弹簧能得到高的 抗拉强度、屈服极限、弹性极限以及冲击韧性。弹簧热处理*大的特点是小型高频淬火机淬火十中温回火，获得回火屈氏体组织。因为回火屈氏体具 有高的弹性极限和屈服极限，并兼有一定的韧性。

    弹簧的小型高频淬火机回火温度，根据需求而定。一般回火温度在350～ 420℃，回火后的冷却，可用油或水，既能防止回火脆性，又能使表面造成压应力，有利于疲劳强度的提高；回火时间一般按 1.5 min／mm计，但*低不少于30min；硬度一般在43～46HRC之 间，按技术要求去做。
