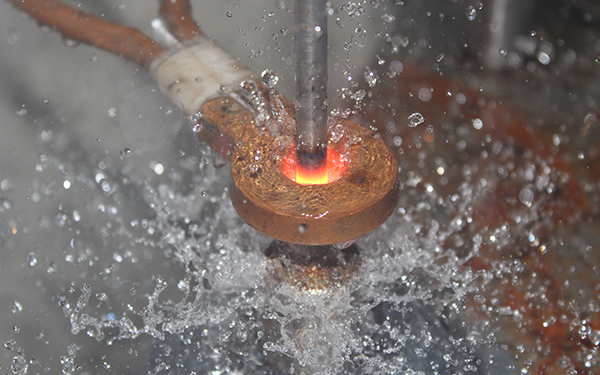

数控淬火机床热处理技术要求

　　数控淬火机床热处理对弹条技术要求

　　①材料为60Si2Mn，热轧弹簧钢。

　　②弹条硬度为41～46HRC。

　　③弹条金相组织应为均匀的数控淬火机床回火屈氏体与索氏体，心部允许有微量的断续铁素体。

　　④数控淬火机床弹条不得有过热、过烧现象，表面脱碳层深度（包括纯铁与过渡层）不得超过0.3mm。

　　⑤弹条经49kN三次静压后，其中部前端的*变形值不得大于Imm。

　　⑥弹条中部*小直径不得小于26mm。

　　⑦弹条表面应光洁平整，数控淬火机床不得有斑疤、裂纹、氧化皮、麻点、毛刺等。

　　⑧弹条各部位不允许有局部擦伤及拉痕，其中部和尾部由热压而产生的指压宽度（指弦长）不得大于4mm。

　　⑨弹条放在平台上四肢应放平稳，如有不平，其中一肢的翅膀高度不得超过0. 8mm。

　　⑩弹条平置时，两肢不允许有反翅，其两肢直线段与数控淬火机床同一平面的接触长度均不得小于5mm。

　　⑩弹条表面应进行发蓝或发黑处理。
