淬火设备加热温度的选择

    淬火设备加热温度的选择

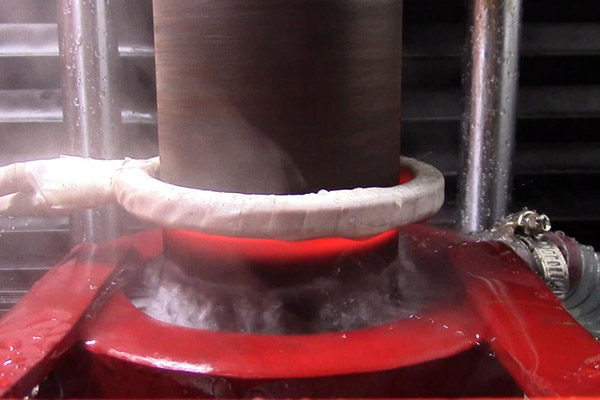

　　高速钢的导热性差，而淬火设备淬火温度又很高，为了减少淬火应力和工件变形开裂，必须在高温加热前进行预热。高速钢因含有大量合金元素，故导热性差，如果直接由冷状态放人高温炉中将会造成很大应力，易引起工具的变形或开裂，为了减少热应力，高速钢在加热时应进行预热，预热还可以缩短高温加热时间，提高生产效率。

　　我们淬火设备采用预热温度为800～850℃，使钢加热时，索氏体向奥氏体的转变在较低的温度范围内预先完成，从而减少*后加热时的组织应力。

　　高速钢的淬火设备淬火加热，不仅是为了得到奥氏体组织，更重要的是在不使奥氏体晶粒过分长大的情况下，通过加热使足够碳和合金元素融人奥氏体中，从而获得高的热硬性和高的耐磨性，对于W18Cr4V钢，采月淬火设备淬火加热温度（1280±10）℃，加热时间1～1.5 min／mm。
