中频淬火设备

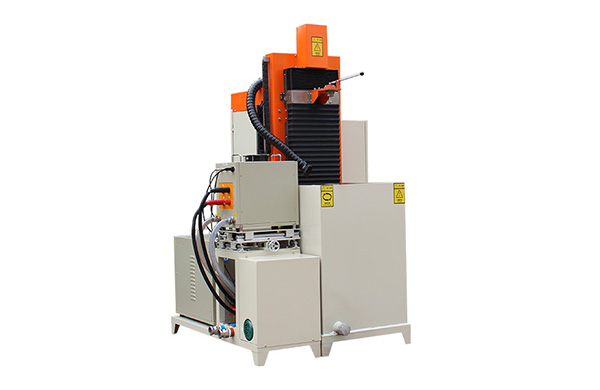

　　中频淬火设备淬火试验选用GCK10150通用淬火机，该设备频率为8000Hz。

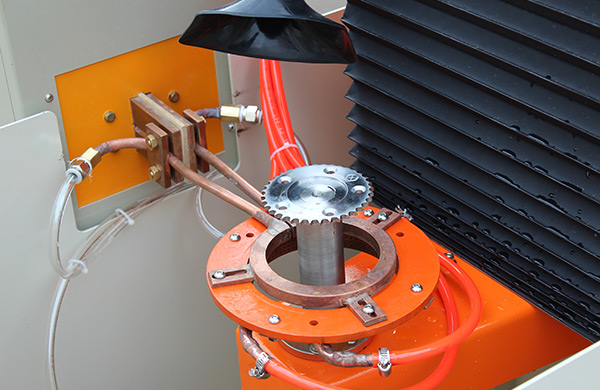

　　（1）中频淬火设备感应器  从动轴淬火用感应器以淬火部位*大轴径D为基准，按间隙3mm确定感应圈内径尺寸为D+6mm、高度为20mm;喷水过程中要达到不影响其加热效果，经多次试验确定喷水圈与感应圈距离为20mm，并设计喷水孔向下倾斜15。，加热零件时考虑喷水圈要过底端E大盘，喷水圈内径尺寸定为（E+lOmm）。整个工件加热过程采用一个感应器。

　　（2）中频淬火设备工艺参数感应热处理工艺调整是在淬火机床、工艺装备完成后进行的，根据淬火零件的技术条件，其工艺调整包括电规范调整和热处理规范调整。
