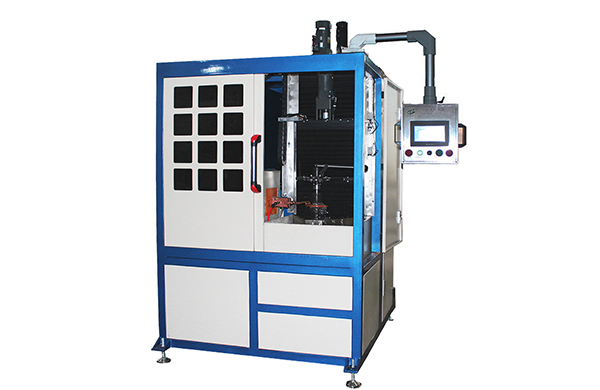

齿轮经高频淬火机淬火后，应进行哪些检查？

    齿轮经高频淬火机淬火后，为了保证淬火质量，对其进行一些检查是非常有必要的。今天呢，本文*简单给大家说说齿轮淬火后应进行哪些检查。

    齿轮淬火后，其检查的项目及要求如下：

    1、原材料质量：用试样检查，主要检查其化学成分、低倍组织、晶粒度、淬透性、带状组织等。

    2、外观质量：齿轮淬火后检查表面氧化、裂纹及碰伤。

    3、淬火深度：用试样检查，按图样要求，从表面测到550HV深度处为有效硬化层深度，显微检查淬火层总深度时，碳钢：过共析+共析+1/2过渡区，合金钢：过共析+共析+全部过渡区。过共析+共析层应占总深度为50%-70%。

    4、表面硬度：用齿轮检查：按图样要求，一般为56-64HRC。

    5、表面显微组织：用试样检查，按ZB/T04 001一1988检查，细针马氏体十分散细小碳化物十少量残留奥氏体为佳，按标准图，马氏体和残留奥氏体1-5级合格；对无冲击载荷的齿轮，碳化物为1-5级，对有冲击载荷的齿轮，碳化物1-4级合格。

    6、心部硬度组织：用试样检查，心部硬度：m≤8mm者为30-45HRC， m>8mm者为30-40HRC。心部组织，应基本上为板条马氏体+少量铁素体；铁素体级别按标准图评级；m≤5mm为1-4级；m>5mm为1-5级合格。

    7、畸变。用齿轮检查：按图样和工艺要求检查。
