铁棒感应加热过程中升温的特点

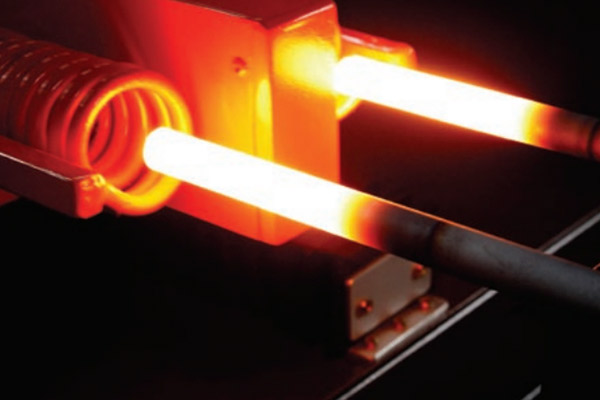

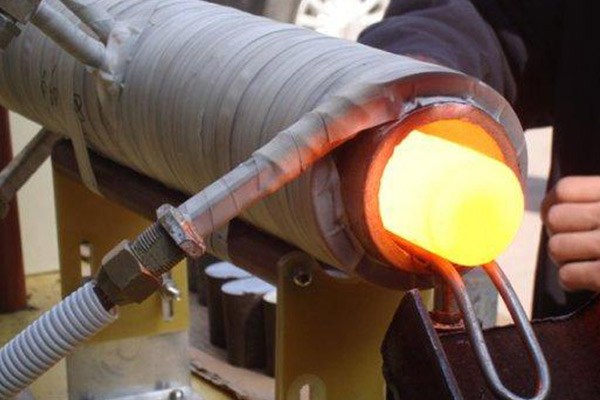

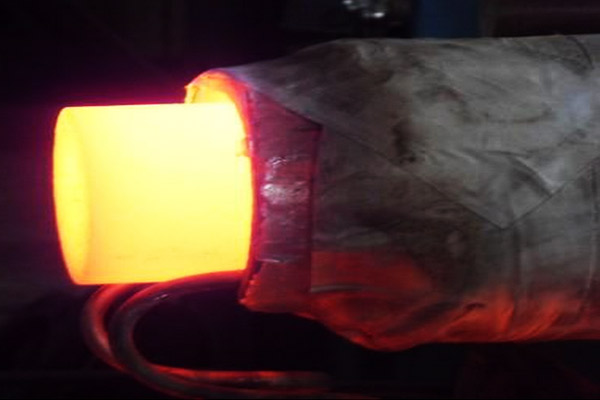

铁棒感应加热是指原子磁矩排列是有规则的、在磁场中显示磁性的金属。在室温具有非奥氏体金相组织的钢号。感应加热常铁磁性钢材感应加热温升过程中，其升温速度随温度升高而发生变化。升温速度变化的转折点是居里点，又称为失磁点温度。

铁棒感应加热的温度高于居里点后，铁磁性钢材失去磁性而转变为顺磁材料。对于碳素铁磁性钢材在居里点上下发生磁导率的突变。磁素钢和低合金钢的相对磁导率从约200突降到1.0。由于相对磁导率的变化，使钢材的升温速度由快变慢。

铁棒感应加热时在居里点以下温度感应加热时，由于相对磁导率μr值大，加热电流频率f一定，电流透人深度浅，集肤效应显著。这时，表面与中心温差大，易于热量传导，整体钢材升温速度快。当温度超过居里点后，钢材的相对磁导率μ=1,钢材的磁性消失，转变为顺磁性材料。此时，在相同条件下加热时，由于电流透人深度增大而使集肤效应减弱，表面向中心总之，铁磁性钢材在居里点以下温度进行感应加热时，具有较快的升温速度;温度超过居里点后，在相同条件下加热时，钢材升温速度减慢。

为使居里点上下铁材升温速度一致， 应当调整加热电源的频率。在居里点以下采用较低频率下进行铁棒感应加热;在居里点以上采用较高频顺磁材料是指原子磁矩排列是无规则杂乱的、在磁场中不显示磁性的金属。
