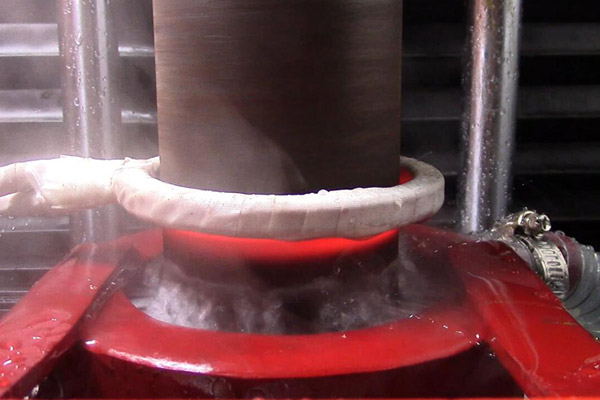

数控高频淬火机床合格测试

　　调整数控高频淬火机床回火工艺解决高速钢丝锥崩刃问题生产的高速钢机用丝锥在一段时间内出现批量的崩刃现象，造成很大的损失。丝锥在使用中崩刃是很正常的现象，而使用时间不长*发生较大范围的崩刃而无法使用*届不正常现象了。

　　人们对数控高频淬火机床丝锥制造过程中的各个环节从材料化学成分、碳化物不均匀度及低倍组织和热处理工艺及磨削情况进行了反复检查，*后发现回火有问题。将本厂丝锥跟上海、哈尔滨及德国、日本等*产品相比较，认定本厂丝锥回火不充分，即在相同的浸蚀时间内，*产品已经变黑，而本厂的试件晶粒度清晰可见，不符合工具热处理金相检验有关规定。

　　机理分析数控高频淬火机床回火不充分，导致组织中有较多的残留奥氏体，丝锥在使用过程中，由于切削阻力很大，机用丝锥比手用丝锥转速高得多，使丝锥本身温度很容易升高，再次冷却后，残留奥氏体部分转变成马氏体，脆性变大，使用中*易崩刃。所以丝锥回火一定要充分。回火不充分原因分析。对回火工艺参数和回火用硝盐盐浴炉使用情况及盐浴温度均匀性进行分析。原来的回火工艺定在，实际生产中采用的温度是。炉子结构为插入式三相电极盐浴炉。
