感应加热电源的水冷及喷水装置如何设计

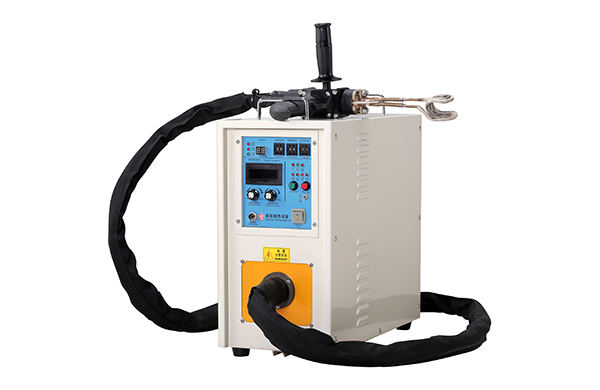

　　感应加热电源的水冷及喷水装置如何设计？

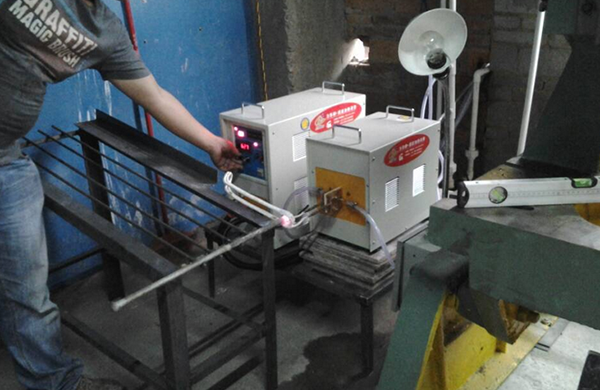

　　（1）水冷装置感应加热电源导电板与有效圈除特别加厚者外，一般均要求通水冷却。感应加热电源出水温度应低于66℃，当有效圈截面较小，为保证能使有效圈得到充分的冷却，可采用提高水压的办法。例如，曲轴环线型感应嚣采用0. 6MPa的高压水来冷却。此时，有效圈的载流密度许用值为l200A/mrr12。

　　（2）喷水装置  感应加热电源喷水装置有两种形式，即利用有效圈本体兼作喷水器及附加喷水器。设计喷水装置时，应注意以下几点：

　　1）同时淬火时，每平方厘米淬火表面应得到3—4个喷水孔，一般应成棋盘式交叉布置，钻孔中心线应与受冷表面相垂直。

　　2）喷水器进水管截面积之和一般应大于或等于所有喷水孔截面积之和，这样喷水压不致比进水压低。

　　3）喷水器进水管进入水腔，要使所有喷水孔同时均匀地喷出水柱，使零件各部分能均匀地得到冷却。4）扫描淬火时，无论采用感应加热电源喷水或辅助喷水圈喷水，均要保证：喷水不应反溅到正在加热的表面上；加热表面预冷时间（即零件加热终止到喷水开始这一段时间）不要太长，一般不大于1s,否则，零件表面不易淬硬。
