力华智能设备大型齿轮淬火设备技术方案

一、齿轮淬火设备用途和使用环境条件

1、主要用于直径 200—1000 毫米内的环形工件齿部整体感应淬火。

2、长期稳定工作的环境条件

二、淬火设备（包括附件）组成表：

1  IGBT 600KW/2--30KHZ  1台

2  谐振电容器  RFM0.65-1500-10S

3  连接电缆  95mm  2组

4  淬火变压器  LHZJ/20-30KHZ  1台

5  立式式感应淬火机床  LH-CHJ600  1台

三．数字化IGBT电源说明：

电源参数：

1）IGBT 电源型号：LH-600KW/20-30KHZ；

2）电源主机输入电压：三相四线 380V （+10 % /-5%） ,50HZ；

3）输入容量 760KVA；

4）输入电流：1200A；

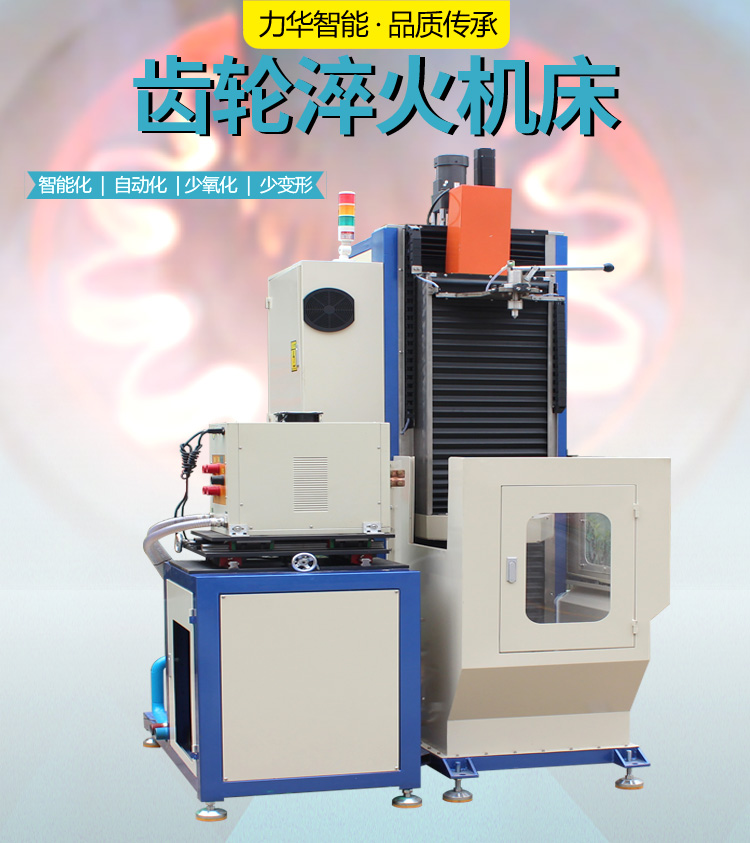

四、淬火机床

4.1 总体说明:该淬火机床采用感应器移动、工件旋转卧式结构，机床采用人工上下料，淬火加热过程中工件匀速旋转。淬火工位上下料采用人工装卸，感应器

五、淬火机床控制部分

1  数控系统   1套      德国西门子808D 或828D

2  电控柜体  标准控制   国优 机床控制柜

3  伺服电机  3套       德国西门子或 斯耐德 台达

4  气动机构  整套      日本SMC或台湾亚德客气动机构

六、设备及淬火液冷却系统:

内循环冷却系统(设备冷却 LHSL-600)

设备冷却水采用软化水或蒸馏水，系统包括不锈钢板式换热器 1 台,不锈钢水箱 1 台,主水泵 1 台，具有温度控制系统可设定冷却水温度在 20-40℃（外循环水温超过 35℃度），

力华智能设备科技（东莞）有限公司拥有资历雄厚的技术研发团队，淬火设备通过ISO9001质量管理体系认证、CE认证及多项发明专利，售后人员24小时提供上门服务，快速解决问题
