钢管热处理淬火设备-操作快速方便

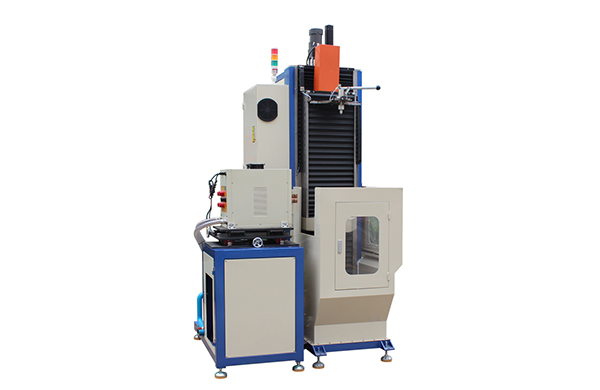

　　钢管热处理淬火设备主要由中频电源和加热炉体两部分组成，为分体式结构，根据加工工件尺寸的不同，配置不同规格的感应炉体切换加热或同时加热。各炉体均设计有水、电、快换接头，使炉体更换简便、快速、方便。不仅仅省了一台电源，而且缩短了更换炉体的时间。根据用户的不同要求也可将电源和炉体做成一体，即机电一体结构。

　　中频钢管热处理淬火设备-中频感应淬火炉-中频齿轮淬火炉整机分为：整流部分、逆变部分、调节器电路部分、操作保护电路四部分。

　　1、整流部分：钢管热处理淬火设备设备采用全桥整流不控方式进行整流，省去了庞大的电抗器，降低了对电网的干扰，提高了功率因数。

　　2、逆变部分：逆变采用零压软启动方式，并设有自动重复启动电路，可防止中频电源偶尔启动失败，提高了启动的可靠性。逆变回路采用自动频率跟踪用IGBT作功率器件使整个回路始终处于谐振工作状态，降低了损耗。

　　3、调节器电路部分：

　　钢管热处理淬火设备采用中频电流闭环PI调节器，在启动过程中闭环也始终参与工作，使系统工作稳定，而且在系统调试过程中和逆变失败时，也很难发生过电流跳闸的现象。

　　4、操作保护电路部分：

　　在控制电路中设有各种操作，保护电路，主电路与控制电路的上电掉电先后次序，以及使用人员的误操作等，均不会对系统产生任何影响
