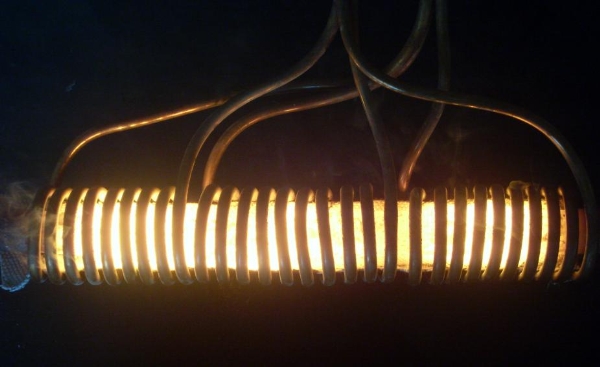

钢坯感应加热-快速加热

　　钢坯感应加热奥氏体的晶核首先在铁素体和渗碳体两相界面处或在珠光体团的边界上形成，只有这样才能满足能量起伏、结构起伏、成分起伏这三个形核的基本条件。

　　1）钢坯感应加热铁素体和渗碳体的相界面处的碳原子浓度相差较大，有利于获得形成奥氏体晶核所需要的碳浓度。

　　2）在钢坯感应加热铁素体和渗碳体的相界面处，原子排列不规则，铁原子有可能通过短程扩散由旧相的点阵向新相的点阵转移，从而促成奥氏体晶核的形成。

　　3）两相界面处钢坯感应加热杂质及其他晶体缺陷较多，不仅碳原子浓度较高，而且有较高的畸变能，如果新相在这些部位上形核，则有可能消除部分晶体缺陷而使系统的吉布斯自由能降低，并且新相成核时产生的应变能也较容易借助相界（晶界）流变相释放。

　　钢坯感应加热珠光体团边界与铁素体和渗碳体的相界面一样，也是奥氏体的形核部位。此外在快速加热时，由于过热度大，奥氏体临界晶核尺寸减小，且相变所需要的浓度起伏也减小，因此新相奥氏体也可在铁素体内的亚晶界上形核。
