滚珠丝杠淬火机床-有效控制变形

　　滚珠丝杠淬火机床有哪些特点？

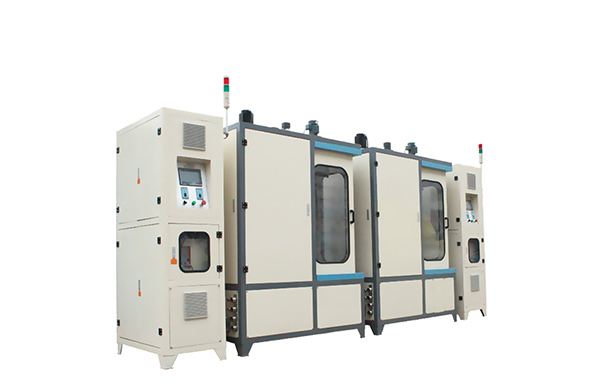

　　滚珠丝杠感应淬火机床一般为卧式结构，因为丝杠长达5~ 6m，如果采用立式，即使采用变压器与感应器移动，其操作还是十分不便的。一台卧式滚珠丝杠淬火机床的主要工作过程。这台滚珠丝杠感应淬火机床采用晶闸管中频电源，有两档功率与频率，即160kW/lOkHz与50kW/30kHz。前者是用于直径较粗的丝杠，后者用于直径较细的丝杠，工件*长为6m。

　　卧式滚珠丝杠感应淬火机床的主要工作过程滚珠丝杠感应淬火的关键技术是控制它的变形。变形有两个方面：首先是弯曲变形，这是细长工件都要碰到的问题；其次是伸长变形，对滚珠丝杠来说，*是它的螺距的伸长与缩短。如果淬火后螺距伸长太多，随着丝杠长度的增加，累积伸长量超过一定值，螺距尺寸超过公差，丝杠*会报废。

　　这台机床设计上采取了一些措施：①采用半环感应器，它的电流除周向电流外，还有纵向部分，使螺纹顶与底均能加热；②通过间隔定位块跨在丝杠上进行扫描淬火，由于定位块紧跨在丝杠上，保持了等间隙，丝杠又是转动着加热，可使加热均匀；③安装了支承丝杠的限变形滚子，减少了弯曲变形。

　　这台杌床的特点是可进行长度修正。滚珠丝杠的回火也在这台机床上进行，利用回程进行回火。回火后在机床上再一次进行冷却，从而完成了热处理工序。这台机床的计算机连接打印机，打印出每根淬火件的测量结果，此报告可作质量记录卡用。滚珠丝杠感应淬火机床的电源现在又发展为三种频率，对不同直径的丝杠可有更恰当的选择。
