让我们简单了解一下45号钢的淬火硬度。

钢材种类繁多，对于45号钢来说，很多人都不太想了解！这种钢含碳量极高，淬火后硬度极高，适用于不同领域。广东力华负责人对于这个产品有话说。让我们先来看看45号钢的淬火硬度。

一、什么是45号钢？45钢是GB中的叫法，也叫“油钢”。市场上大部分现货热轧；冷轧规格在1.0~4.0毫米之间。该钢的冷塑性一般，退火、正火比调质时稍好，强度高，切削加工性好。

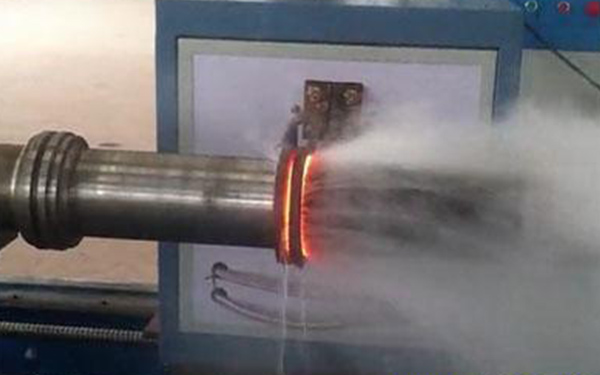

二、什么是淬火？钢材淬火是指将钢加热到Ac3(亚共析钢)或Ac1(过共析钢)以上的临界温度，在一定时间内保温，使全部或部分奥氏体化，然后用比临界冷却速度大的冷却速度冷却到Ms以下(或Ms附近等温)，热处理马氏体(或贝氏体)。铝合金、铜合金、钛合金、强化玻璃等材料的固溶处理和快速冷却过程的热处理技术通常称为淬火。

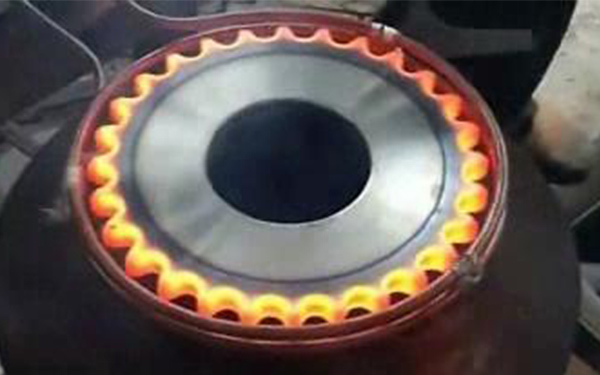

三、45号钢淬火硬度是多少？45号钢淬火后未回火前，硬度大于HRC55(*高可达HRC62)。HRC55(HRC58)是实际使用的*高硬度。45号钢不能采用渗碳淬火热处理工艺。钢调质件淬火后的硬度应达到HRC56~59，截面较大的可能性较小，但不能低于HRC48，否则，说明工件没有完全淬火，组织中可能出现索氏体甚*铁素体组织，这种组织通过回火，仍保留在基体内，无法达到调质的目的。

钢淬火后的高温回火温度一般为560~600℃，所需硬度为HRC22~34。由于调质的目的是获得综合机械性能，因此硬度范围较广。若图中有硬度要求，则应根据图中要求调整回火温度，以保证硬度。

例如，有些轴类零件对强度和硬度的要求很高；而有些齿轮和带键槽的轴类零件，对硬度的要求较低，因为调质之后还要铣插加工。回火保温时间取决于硬度要求和工件尺寸。我们认为回火后的硬度取决于回火温度，与回火时间无关，但必须彻底回火。一般工件的回火保温时间总是一小时以上。

上文广东力华详细介绍了一下45号钢淬火硬度是多少？45号钢淬火必须注意工艺，淬火后是否回火也会影响钢的硬度。
