表面淬火设备-工艺参数的调整

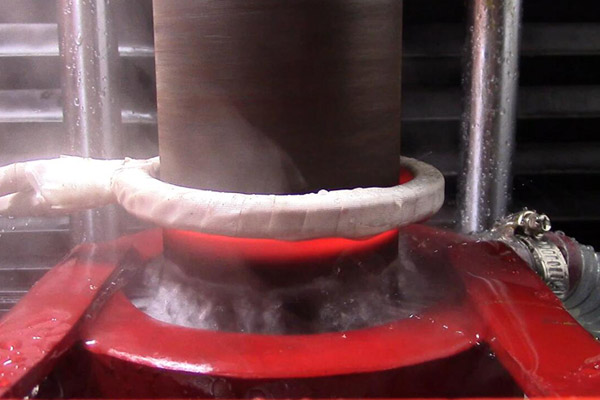

　　表面淬火设备工艺试验是在160kW、8000Hz中频发电机及液压传动立式淬火机床设备上，对80型内齿圈进行内齿中频感应淬火。

　　试验在160kW电源上进行，通过调整内齿两端过渡区，使其相对一样大，根据热胀冷缩原理改变加热时 间、延时时间和喷水时间，使工件加大内缩量，通过大量试验，*终优化出的*佳表面淬火设备工艺参数。

　　因为是批量生产，留余温180℃采用自回火技术低温回火。

　　表面淬火设备结果齿面硬度55—58HRC；金相组织为淬火马氏体5级；齿根部硬化层深度为1. 8mm;淬火后表面残 余压应力为450MPa。
