中频淬火机-水介质应用

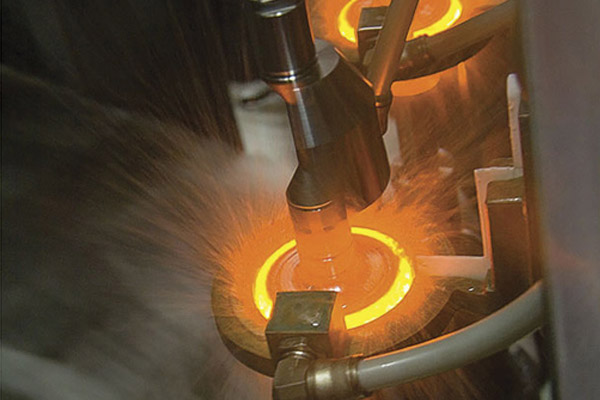

   中频淬火机热处理对淬火介质的要求是在钢M，点温度以上要冷得适当快，冷却到M。点以下要冷得适当慢。为适应多种钢种和多样工件的不同要求，中频淬火机淬火冷却介质有多种类型和等级。

    ①在目前使用的中频淬火机淬火剂中，水的使用极为广泛，一方面是它 的价格低廉，另一方面是它基本上符合淬火时冷却速率的要求。因 为水(18℃)在650—550℃温度范围内的冷却速率约为600℃／s， 因而可以迅速地使奥氏体过冷*马氏体区域，保证淬火时得到马氏 体组织。这是它有利的一方面。

    ②其不利方面是在马氏体区域内(300～200℃)的冷却速率 也不慢，约为220℃／s，这*大大增加了马氏体区域的热应力与组 织应力，以致引起工件的中频淬火机淬火缺陷。因此，对淬透性好的合金钢不 宜采用水作为淬火剂。

    ③水作为中频淬火机淬火剂的另一缺点是当水温在50℃以上时，其在 600～550℃的范围内冷却能力急剧下降，仅为100℃/s;而在 300—200℃马氏体区域的冷却能力增加，这恰怡与人们对冷却速率 的要求相反，对淬火是十分不利的。

    ④为了改善水的中频淬火机淬火性能，往往在水中加入一些碱、盐，这 样将使水的冷却能力发生有益的转变，即在650～550℃的温度范围 内的冷却速率大为增加，为1100 N1200℃／s，而在300～200℃的 范围中增加很少。

    ⑤在实际操作中，采用10 %NaOH或10 %NaCl水溶液，当工件中频淬火机淬入后，会立即在工件四周表面形成结晶盐粒并发生（产生）爆 易裂作用，从而破坏蒸汽膜及氧化表面，使冷却速率大大加快。所 以，在这类水溶液中淬火，工件容易淬硬，不易造成软点或软带。

     中频淬火机淬火后，工件表面比较光亮，淬透能力强、无污染、成本低，广泛 用于碳素工具钢及部分结构钢工件的淬火，可避免工件产生软点。 但在300～200℃区间冷却速率仍然很快，易造成淬火缺陷。同时， 盐水对工件有腐蚀作用，所以淬火后要进行清洗。
