轧辊感应加热-电路形态与输出波形

　　轧辊感应加热电路形态与输出波形

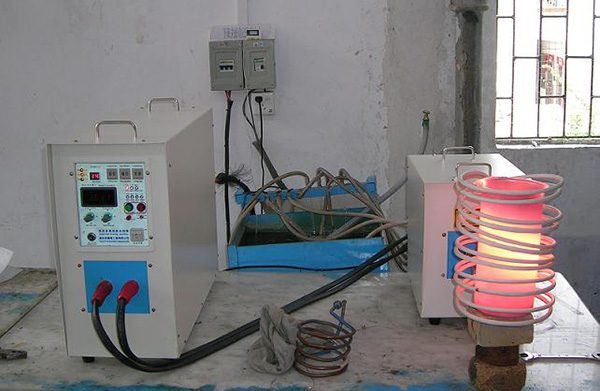

　　前面已经提到谐振电路是轧辊感应加热逆变电源的重要组成功能单元，谐振电路按谐振无功补偿电容与电感绕组连接方式不同，分为串联谐振电路和并联谐振电路，与之对偶的轧辊感应加热电源逆变器，则有串联谐振负载逆变器和并联谐振负载逆变器。

　　轧辊感应加热电压型串联谐振逆变电路，电流型并联谐振逆变电路。串联谐振逆变器由电压源供电，逆变器母线直流电源上有容量较大的储能滤波电容器，可视为恒压源，因此，串联谐振逆变器也称为电压源串联谐振逆变器。

  并联谐振逆变器由电流源供电，逆变器母线上串接一电感量足够大的电感，可视为负载电流恒定而不受负载阻抗变化影响，因此，并联谐振逆变器也称为电流源并联谐振逆变器。
