淬火设备厂等温淬火法的分类

    淬火设备厂等温淬火法的分类

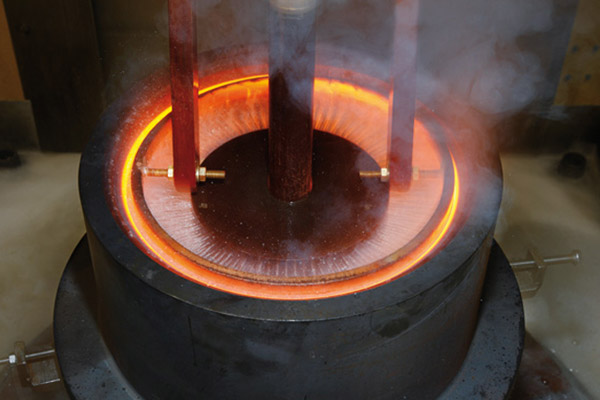

    淬火设备厂等温淬火法可分为马氏体等温淬火法、贝氏体等温淬火法、索 氏体等温淬火法三种。

    (1)马氏体等温淬火法  所谓无变形淬火法实际*是马氏体等 温淬火法，淬火设备厂这种淬火方法常用于处理一些尺寸要求严格而硬度在 60HRC左右的工具。

    淬火设备厂此方法的加热温度一般要求比普通淬火温度高出40～60℃，保 温以后淬人200℃浴炉申，待工件各部分的温度均匀后3～5min， 移*200℃左右的油炉中保温30min，再随油缓慢冷却到室温。这 种方法对具有高淬透性的合金钢是十分有利的，故Cr12Mo或 Cr12MoV制造的冲模等，常采用这种方法处理，并获得了较好的 效果。

    (2)淬火设备厂贝氏体等温淬火法是将加热到淬火温度的钢，急速淬人 舅 典型零件热处理工艺要点及实例 等温冷却液中，使奥氏体在等温下全部分解为上贝氏体或下贝氏体 的淬火方法。等温淬火液的温度应高出该钢马氏体转变的开始点 M。以上30～100℃。通常贝氏体等温淬火时，温度都在250～ 400℃之间。贝氏体等温淬火后的工件不一定进行回火。

    (3)索氏体等温淬火法:是将加热好的工件，急速淬人450～ 550℃的冷却液中，在这个温度范围内等温停留一段时间，使奥氏 体等温分解为索氏体组织的淬火方法。其等温停留时间一般为30～ 40min，这种处理对某些钢材可以代替调质处理。因此，淬火设备厂对要求 具有索氏体组织的工件来说，可以比调制处理减少一道高温回火工 序，在时间上、费用上都比较经济。同时变形小，强度、韧性都符 合要求。
