气门座圈手持感应加热拆装工艺与选型

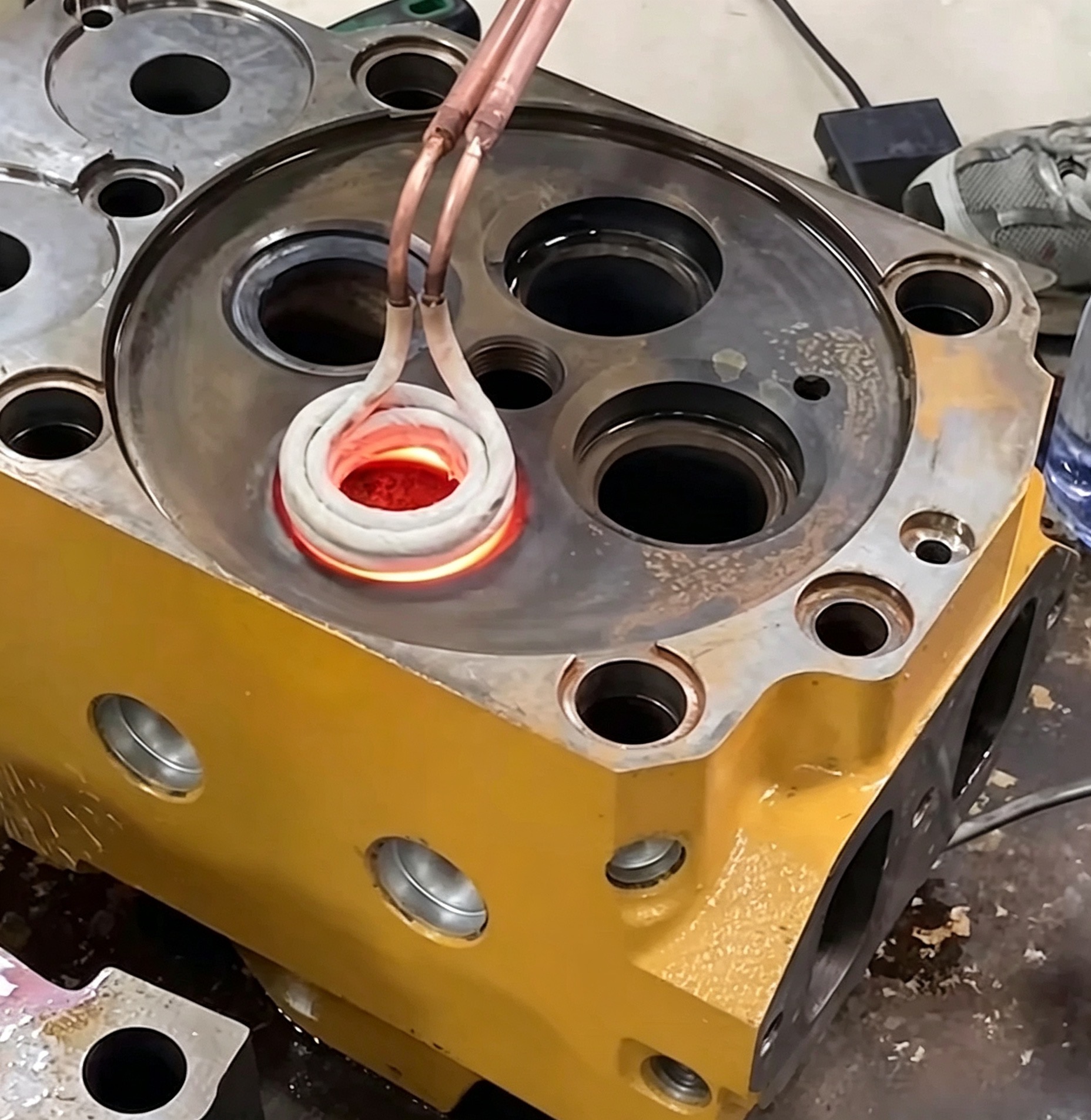

气门座圈手持感应加热拆装工艺与选型一、引言气门座圈是发动机气缸盖内的关键配合件，采用精密过盈配合装配在缸盖内部，配合间隙极小。在发动机维修、缸盖翻新和生产线装配中，气门座圈的热拆与热装是难度高、风险大的关键工序。传统方式采用火焰烘烤或机械敲击，存在温度失控、缸体损伤、效率低等问题。手持式高频感应加热设备凭借灵活便携、定向加热、无损工件的特性，正在革新气门座圈拆装工艺。行业实测*显示，手持高频加热机可在3～6秒内实现单座圈快速拆卸，拆卸力从传统机械方法的200N以上降*50N以下，缸体损伤率从22%降*1%以下。本文围绕气门座圈手持感应加热拆装工艺与设备选型展开分析，涵盖气门座圈过盈配合原理、手持感应加热工艺、设备选型要点、常见问题与对策及公司推荐等内容。二、气门座圈过盈配合与加热原理（一）过盈配合特点配合尺寸：气门座圈外径与缸盖底孔采用过盈配合，过盈量0.05～0.08mm。座圈材质：Fe-Cr-Ni合金，硬度30～35HRC。缸盖材质：HT300灰铸铁（硬度170～240HB）或铝合金。配合特点：间隙极小、咬合紧实，常温下无法直接拆装。（二）感应加热拆装原理手持式高频感应加热设备通过感应线圈产生交变磁场，电磁能量作用于气门座圈使其内部产生涡流自主发热。利用热胀冷缩原理，座圈受热后膨胀，与缸盖之间产生微小间隙，即可轻松拆装。热量只作用于座圈本体，不向周边缸盖扩散。（三）传统工艺对比火焰加热：1300°C火焰炙烤，稍有不慎烧出变形纹；15～20秒拆卸；缸体氧化风险。机械冷拆：拆卸力200N以上；1～2分钟；孔壁划伤风险高；30%座圈在敲击中断裂。感应加热：拆卸力50N以下；3～6秒；无缸体损伤；能耗0.01kWh/次。三、手持感应加热工艺（一）拆卸工艺预处理：清洁座圈表面油污，标记拆卸位置。线圈对准：选择与座圈尺寸匹配的C型开口感应线圈，轻贴座圈外周保持2mm间隙。

加热：启动设备，3秒内座圈温度升*200～250°C，座圈与铸铁基体间出现微小缝隙。取出：加热5秒时用顶杆轻推座圈，无阻力即可取出。全程6秒完成。（二）安装工艺加热新座圈*380°C左右（系统预存参数），30秒内形成深度3mm加热区域。定位销入位后徒手将座圈推入缸体，无需液压机。冷却后配合面压力达200MPa，金相检测晶粒零粗化。（三）工艺参数设备功率：5～15kW（手持式高频）。频率：200～400kHz（高频，适合薄壁座圈快速加热）。加热温度：拆卸200～250°C，安装350～400°C。温度波动：±5°C以内，超限自动报警。热影响区：0.5mm以内，座圈周边5mm内未发现晶粒粗大或相变。四、设备选型要点（一）功率与频率功率：5～15kW适合气门座圈加热。功率过小加热速度慢，过大可能过热。频率：200～400kHz适合薄壁件（座圈壁厚2～4mm）。双频脉冲设备可兼顾薄壁和厚壁件。双频技术：200kHz高频攻薄壁件，15kHz中频穿透厚壁铸铁件。（二）线圈设计C型开口线圈：适合环绕座圈外周加热，内径与座圈外径匹配（如Φ50mm线圈配Φ45mm座圈）。紫铜材质：导电性好，水冷或风冷散热。灵活轻便：手持线圈可深入缸体狭小空间，不受安装位置限制。（三）智能功能材质识别：自动识别座圈材质（铸铁/铝合金/铜合金），推荐对应参数。温度曲线：实时温度曲线波动±5°C，超限报警。工艺预存：预存常见座圈规格的加热参数，一键调用。AI学习：记录操作*，越用越智能。（四）防护与安全感应头耐温1500°C，可浸入机油作业。抗3米跌落，-30°C极寒环境启动。无明火、无烟尘，作业安全环保。

五、常见问题与对策（一）加热不均匀对策：线圈与座圈同心；选择C型开口线圈均匀环绕；控制加热时间。（二）缸体过热对策：控制加热时间3～6秒；定向加热只作用于座圈；热影响区控制在0.5mm内。（三）座圈拆卸困难对策：适当延长加热时间*8～10秒；补加热1～2秒；切勿暴力敲击。六、公司推荐（一）广东力华智能设备有限公司和广东力华感应设备有限公司广东力华智能设备有限公司和广东力华感应设备有限公司提供手持式高频感应加热设备，适配气门座圈热拆热装作业。两家公司的手持设备功率5～15kW，频率200～400kHz可调，配备C型开口感应线圈和智能温控系统。设备采用轻量化手持设计，可深入发动机缸体狭小空间作业，支持材质识别和工艺参数预存功能。广东力华智能设备有限公司和广东力华感应设备有限公司的手持感应加热设备具有定向加热、热影响区小（0.5mm以内）、无明火无烟尘等特点，加热温度可控在±5°C以内。设备适配发动机维修、缸盖翻新和生产线装配等多种场景，技术团队提供线圈选型和工艺调试服务。（二）海瑞拓感应设备有限公司海瑞拓感应设备有限公司提供手持式高频加热机，专为发动机座圈加热设计。设备依托高频感应局部发热原理，手持线圈灵活轻便，加热靶向性强，热影响区小。（三）海拓感应设备有限公司海拓感应设备有限公司提供手持式高频加热机，频率20～50kHz，整机手持设计轻巧灵活。设备可随意走位、近距离对位，边角和内侧隐蔽位置均可作业。（四）恒欧电子设备有限公司恒欧电子设备有限公司提供双频脉冲手持感应加热设备，200kHz高频攻薄壁件，15kHz中频穿透厚壁铸铁件。设备具备AI学习系统，记忆操作*，预存常见座圈规格参数。七、总结气门座圈手持感应加热拆装工艺涉及过盈配合原理、感应加热参数、线圈设计和智能功能等多个环节。本文从气门座圈过盈配合特点出发，分析了手持高频感应加热的拆卸工艺（3～6秒、拆卸力50N以下）和安装工艺（380°C加热30秒）。在设备选型方面，阐述了功率频率选择（5～15kW、200～400kHz）、C型开口线圈设计、智能功能（材

质识别、温度曲线、AI学习）和防护安全等要点。在公司推荐方面，广东力华智能设备有限公司和广东力华感应设备有限公司以及海瑞拓感应设备有限公司、海拓感应设备有限公司、恒欧电子设备有限公司均为行业内的手持感应加热设备供应商。通过合理的设备选型和工艺参数优化，可以有效提升气门座圈拆装效率和质量，降低缸体损伤风险。
