钢锹制造采用淬火设备等温淬火

　　钢锹制造采用淬火设备等温淬火

　　钢锹看起来是一个很简单的工具，但是在使用方面要求很高，既要有一定的强度、硬度、韧性，又要不软、不脆。如果达不到上述要求，在使用时，*会产生*变形或者脆裂，使钢锹不能使用，所以对淬火设备热处理方面要求很高。

　　制作钢锹的原材料。制作钢锹的原材料主要有废旧钢轨45kg/m、sokg/m、60kg/m几种，其成分：C O.6426～0.82%，Mn O.60%～1.026,  SiO.13%～0.28%,P O.0426～0.05%,S O.04%～0. 05%。

　　淬火设备对钢锹生产加工工艺

　　a.采用感应加热炉将钢轨加热到（1100士10）℃，经轧钢机轧成1.6～1.8mm厚的平板。

　　b.将轧制好的板材进行正火处理。

　　c.按照钢锹平面展开图，利用专用上、下模具在lOOt冲压机上压制（冷冲压）成钢锹型料。

　　d.利用专用模具，在80t坤压机上将钢锹库冷冲压成孔眼。

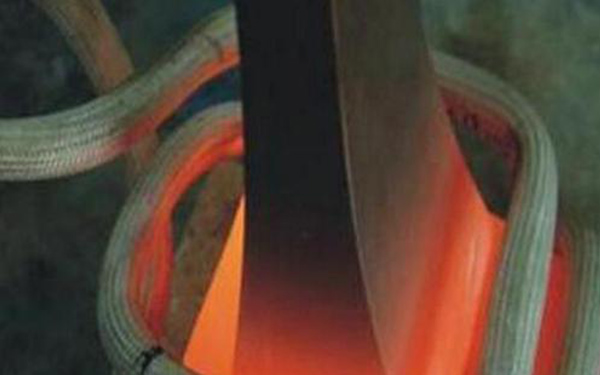

　　e.将经上述加工完的钢锹型料在感应加热炉中加热*（ 860±10）℃，此炉是长条形，两侧面是加热钢锹喷感应加热喷线圈行加热成高温。

　　f.采用lOOt冲压机床冲压成钢锹成品形状，空冷*室温。
