你现在*必须知道的感应加热器钎焊知识

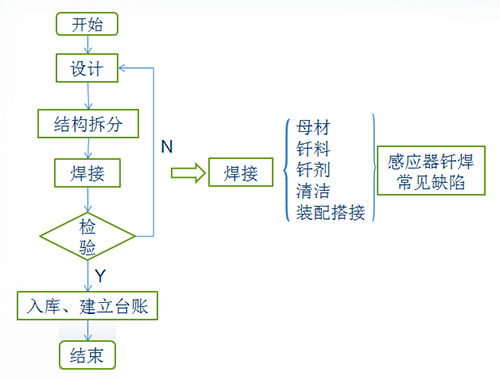

母材：感应器有效圈及基体结构使用材料为紫铜《GB/T5231-2012加工铜及铜合*号和化学成分》可分为：普通紫铜（T1、T2、T3）、无氧铜（TU1、TU2和高纯、真空无氧铜）

纯铜熔点：1083.4±0.2℃ 水嘴等附件使用黄铜H62、H68熔点约934℃

钎料： ①合适熔点

           ②良好润湿性，与母材发生溶解、扩散

           ③成分稳定，强度、导电性、导热性、抗腐蚀等满足要求

           ④经济性

感应加热器常用钎料

紫铜   1自体切条  2 电缆线

黄铜   1、S201紫铜焊丝（1020-1050℃） 2、 S221（890-905℃  3、S213（875-1025℃）

银铜  1、HL204（Ag15%630-780℃）2、HL209、205、301、302、310...

磷铜  HL201（710-793℃）

钎剂：

钎剂的主要用途：去除母材和液态钎料表而上的氧化物，保护母材和钎料在加热过程中不致进一步氧化以及改善钎料对母材表面的润湿能力。

钎剂应具备以下条件：

①具有足够的去除母材及钎料表面氧化物的能力；

②熔化温度及低活性温度略低于钎料的熔化温度；

③在钎焊温度下具备足够的润湿能力。

④残渣容易除去

QJ102适用银基焊料温度550-850℃

QJ112适用银基焊料温度600-850℃

CJ301适用紫铜及黄铜合金钎焊温度约650℃、

磷铜可不用钎剂

清洁：母材表面存在氧化物或油污等，往会使液态钎料聚集成球形。不与母材发生润湿。多数金属氧化物在空气中完全分解的温度高于其熔点甚*沸点，因此在钎焊过程中不能单纯依靠加热来求得氧化物的分解

搭接装配：装配的方法与间隙值是影响感应器焊接质量的主要原因之一。使用不同的钎料时，其适宜的间隙量也不相同，搭接方式及装配间隙在制作流程的设计、拆分环节*需要设计好
