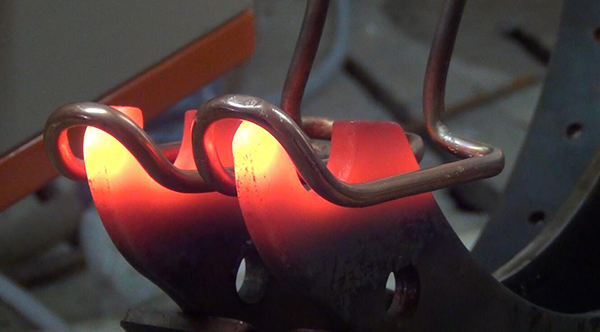

感应加热淬火机+毋须先预热+非接触式加热

       新盐对零件具有*佳的感应加热淬火机保护效果，钢铁零件在盐浴炉的加热过程中熔盐中的氧化物与钢件表面接触，不断吸收零件表面中的铁和碳元素，另外工件和夹具表面的氧化皮以及熔盐与低碳钢电极、炉膛和耐火材料等作用产生氧化皮落于炉内，加上空气中的氧气和水蒸气不断地与熔盐接触发生缓慢的化学反应，在零件的表面生成金属氧化膜，它将导致钢中的铁和碳发生氧化，出现氧化物和碳化物，如有条件电极采用抗氧化性较高的25%～28%的铬钢制造。

   这样可避免其本身无氧化脱碳，因此对盐浴成分的稳定、零件表面的质量状态等都会具有良好的作用。对于使用的工装夹具等耍定期地进行煮盐、喷丸净化或钝化处理，喷丸大多采用0. 3～1. 5mm的钢丸，压力为5～6kgf／cm2 (lkgf／cm2=0. 0980665MPa，下同)，时间为15～30min，而钝化则采用盐酸清洗，目的是将其表面上存在或黏附的氧化皮、盐渣等清除干净。

       需要特别注意的是淬火用盐本身常含有杂质（氯化盐本身含有的有害杂质，如硫酸盐、碳酸盐和水分等），该杂质在高温作用下分解成氧化物（其中硫酸盐还直接与钢作用，产生氧化脱碳以及腐蚀现象），该类氧化物将造成零件的表面氧化脱碳。因此在使用盐浴的过程中要严格控制盐浴内氧化物的含量，同时不断清除氧化性物质，防止或减少零件的氧化脱碳。可以了解到在零件的加热过程中内部的氧化物会对其表面产生作用，降低零件表面碳的含量和铁的含量，对零件的表面质量和力学性能带来不利影响，也是热处理过程中不允许存在的。
