钢件感应淬火后的表面硬度为什么比普通淬火的高？

　　钢件感应淬火后的表面硬度为什么比普通淬火的高？

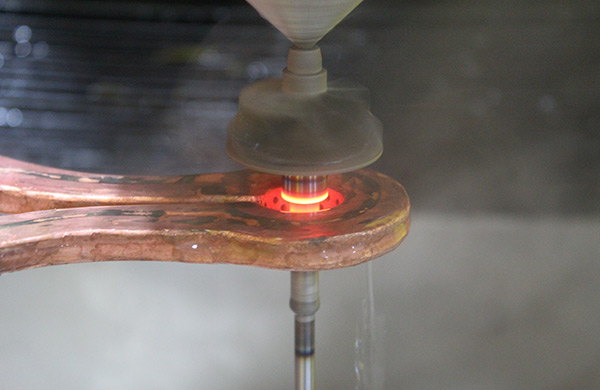

　　钢件感应淬火后的表面硬度比普通淬火高，这是钢感应淬火的特点，有时称之为超硬现象。其机理有多种解释：一种解释是感应加热时间短。缺乏奥氏体晶粒长大的条件，造成淬火钢的细晶粒；另一种解释是感应淬火时冷却速度特高，在淬火表面层中存在很大的残留压应力。因此，提高了表面硬度。

　　把经过高频感应淬火的方钢切断，再与切断前的硬度相比，切断后的硬度平均降低2HRC以上，证明了残留压应力去除后硬度会降低。另一种可解释残留压应力导致表面硬度增高的论据是：感应淬火钢在低温回火时，其硬度下降比普通淬火的多。
